Rozłącznik izolacyjny 4-biegunowy 80A, w obudowie, z pokrętłem czarnym | RSI-4080\OBP Spamel

Opis i Kluczowe Cechy

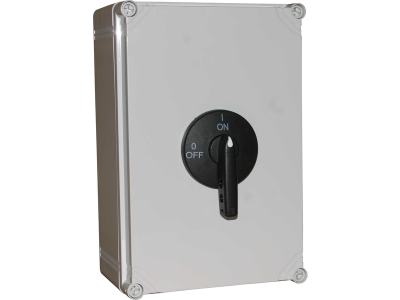

Rozłącznik izolacyjny 4-biegunowy RSI-4080\OBP o prądzie znamionowym 80 A i napięciu do 690 V AC (oraz do 220 V DC) przeznaczony do pracy w kategoriach użytkowania AC-21A…AC-23A. Wyposażony w samoczyszczące styki nożowe i efektywne komory gaszeniowe, gwarantuje niezawodne rozłączanie obwodów niskonapięciowych. Montowany na szynie TS35 lub w drzwiach rozdzielnicy, z czarnym pokrętłem i osłonami zacisków IP20.

• Prąd znamionowy 80 A: umożliwia bezpieczne odłączanie obwodów o znacznym obciążeniu bez ryzyka przegrzania styków.
• Napięcie znamionowe do 690 V AC / 220 V DC: szeroki zakres zastosowań w instalacjach przemysłowych i budynkowych.
• Kategoria użytkowania AC-21A…AC-23A: przystosowany do łączenia i rozłączania obciążeń rezystancyjnych, indukcyjnych oraz silnikowych.
• Samoczyszczący układ styków nożowych: zapewnia niską rezystancję przejścia i długą żywotność mechaniczną.
• Możliwość blokady w pozycji OFF trzema kłódkami: zwiększa bezpieczeństwo podczas prac serwisowych i konserwacyjnych.

Zgodność z Normami

Rozłącznik RSI-4080\OBP jest zgodny z normą PN-EN 60947-3 oraz dyrektywami niskonapięciowymi 73/23/EWG i 93/68/EWG. Spełnia wymagania dla rozłączników izolacyjnych, głównych i awaryjnych.

Zastosowanie

Rozłącznik przeznaczony do pracy w obwodach niskonapięciowych w pomieszczeniach zamkniętych (3. stopień zanieczyszczenia – środowisko przemysłowe), w temperaturze od –40°C do +70°C i na wysokości do 2000 m n.p.m.

• Rozłącznik izolacyjny w rozdzielnicach głównych i podrozdzielnicach.
• Rozłącznik główny w szafach sterowniczych maszyn i urządzeń.
• Rozłącznik awaryjny umożliwiający szybkie odcięcie napięcia w sytuacji zagrożenia.
• Odłączanie obwodów prądu stałego (DC) do 220 V w instalacjach fotowoltaicznych lub zasilania awaryjnego.

Wskazówki Montażowe

Montaż rozłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Urządzenie mocuje się na szynie TH35 (TS35) lub w drzwiach rozdzielnicy. Przekrój przyłączanych przewodów należy dobrać do prądu znamionowego (maks. 70 mm² dla przewodów nieobrobionych). Moment dokręcania zacisków oraz szczegółowe instrukcje montażu znajdują się w dokumentacji producenta.

FAQ

• Czy rozłącznik można zabezpieczyć przed przypadkowym załączeniem? Tak, pokrętło w pozycji wyłącz (0-OFF) można zablokować za pomocą trzech kłódek, co uniemożliwia nieautoryzowane załączenie.
• Jaki stopień ochrony zapewnia rozłącznik? Osłony zacisków posiadają stopień ochrony IP20. Przy montażu w pulpicie (drzwiach rozdzielnicy) całość osiąga IP65.
• Czy pokrętło zawsze wskazuje rzeczywisty stan styków? Tak, mechanizm napędowy jest niezależny od szybkości przełączania, a pokrętło jednoznacznie wskazuje pozycję załącz (I-ON) lub wyłącz (0-OFF).
