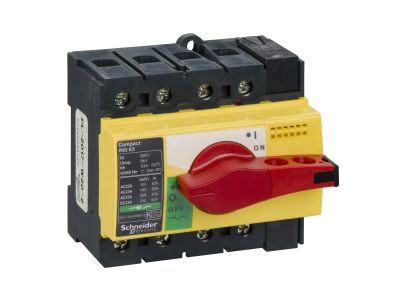

Rozłącznik izolacyjny 3P 63A dzwignia żółto-czerwona INS63 | 28919 Schneider Electric

Opis i Kluczowe Cechy

Rozłącznik izolacyjny INS63 (indeks 28919) z serii Compact to trójbiegunowe urządzenie przeznaczone do bezpiecznego odłączania obwodów prądu przemiennego i stałego. Dzięki znamionowemu prądowi 63 A oraz napięciu łączeniowemu 500 V AC / 250 V DC zapewnia niezawodną izolację w instalacjach o znacznym obciążeniu. Dźwignia żółto-czerwona umożliwia szybką identyfikację stanu, a mechaniczne wskazanie położenia styków zwiększa bezpieczeństwo obsługi.

• Prąd znamionowy 63 A: Pozwala na bezpieczną pracę w obwodach o dużym obciążeniu, minimalizując ryzyko przegrzania styków.
• Napięcie łączeniowe 500 V AC / 250 V DC: Uniwersalne zastosowanie zarówno w instalacjach prądu przemiennego, jak i stałego.
• Dźwignia żółto-czerwona: Wyraźne oznaczenie statusu urządzenia – czerwony = wyłączony, żółty = włączony – ułatwia wizualną kontrolę.
• Mechaniczne wskazanie położenia styków: Potwierdza rzeczywisty stan rozłącznika (bez widocznej przerwy), co zwiększa bezpieczeństwo podczas prac serwisowych.
• Znamionowy prąd załączalny zwarciowy Icm 15 kA (samodzielny) / 75 kA (z zabezpieczeniem): Wysoka zdolność zwarciowa w konfiguracji z odpowiednim wyłącznikiem zabezpieczającym po stronie zasilania.

Zgodność z Normami

Rozłącznik izolacyjny INS63 spełnia wymagania europejskich norm bezpieczeństwa (IEC/EN) oraz posiada certyfikat CE. Zgodność z dyrektywami gwarantuje bezpieczne użytkowanie w profesjonalnych instalacjach elektrycznych.

Zastosowanie

Rozłącznik izolacyjny 3P INS63 przeznaczony jest do odłączania obwodów w celach izolacyjnych i konserwacyjnych. Sprawdza się w rozdzielnicach głównych, podrozdzielnicach oraz przy sterowaniu maszynami.

• Główny wyłącznik odłączający w rozdzielnicach przemysłowych i budynkowych.
• Odłączanie obwodów silnikowych, grzewczych i oświetleniowych prądu przemiennego.
• Bezpieczne odłączanie obwodów prądu stałego, np. w instalacjach fotowoltaicznych (zgodnie z parametrami DC).
• Jako element zabezpieczający przed przypadkowym załączeniem podczas prac serwisowych.

Wskazówki Montażowe

Montaż rozłącznika INS63 powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Urządzenie montuje się na szynie TH35 (zgodnie z normą DIN). Przewody należy podłączać do zacisków zgodnie z dokumentacją producenta, zwracając uwagę na odpowiedni moment dokręcania. Przekrój przewodów dobrać do prądu znamionowego 63 A oraz warunków zwarciowych.

FAQ

• Czy rozłącznik INS63 ma widoczną przerwę styków? Nie, urządzenie nie posiada widocznej przerwy – stan styku jest sygnalizowany mechanicznie na dźwigni żółto-czerwonej.
• Jakie napięcie znamionowe ma ten model? Znamionowe napięcie łączeniowe wynosi 500 V AC (50/60 Hz) oraz 250 V DC.
• Czy rozłącznik nadaje się do pracy w obwodach prądu stałego? Tak, przy napięciu do 250 V DC i prądzie 63 A. Należy jednak pamiętać o właściwościach wygaszania łuku dla DC.
