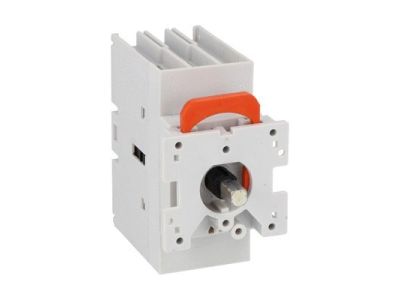

Rozłącznik izolacyjny 3P 16A bez pokrętła AC21A | GA016C Lovato Electric

Opis i Kluczowe Cechy

Rozłącznik izolacyjny Lovato Electric o oznaczeniu GA016C to zaawansowany komponent elektrotechniczny zaprojektowany do bezpiecznego rozłączania obwodów prądowych pod obciążeniem. Urządzenie charakteryzuje się konstrukcją trójpolową (3P) i jest dedykowane do pracy z prądem znamionowym wynoszącym 16A w kategorii użytkowania AC21A. Dzięki kompaktowej budowie, rozłącznik ten zajmuje minimalną przestrzeń w rozdzielnicy, co jest kluczowe przy projektowaniu gęsto upakowanych systemów automatyki i rozdziału energii. Brak fabrycznego pokrętła pozwala na elastyczną konfigurację i dopasowanie odpowiedniego napędu bezpośredniego lub drzwiowego, zależnie od specyfiki danej aplikacji przemysłowej.

• Wysoka trwałość mechaniczna: Konstrukcja gwarantuje tysiące cykli łączeniowych bez utraty parametrów stykowych.
• Kategoria AC21A: Optymalizacja pod kątem przełączania obciążeń rezystancyjnych, w tym umiarkowanych przeciążeń.
• Modułowość: Możliwość rozbudowy o styki pomocnicze, zaciski neutralne czy osłony zacisków.
• Bezpieczeństwo: Wyraźna sygnalizacja stanu styków zapewnia pewność izolacji podczas prac serwisowych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje jego niezawodność w wymagających środowiskach pracy. Rozłącznik GA016C spełnia wymagania normy IEC/EN 60947-3, która definiuje parametry dla rozłączników, odłączników oraz zestawów łączników bezpiecznikowych. Posiada również certyfikaty dopuszczające go do użytku na rynkach globalnych, w tym oznaczenie CE oraz certyfikację UL/CSA, co potwierdza najwyższą jakość wykonania i bezpieczeństwo użytkowania w instalacjach niskiego napięcia.

Zastosowanie

Rozłącznik izolacyjny 16A Lovato Electric znajduje szerokie zastosowanie w sektorze B2B, szczególnie w budowie maszyn oraz systemach zasilania budynków komercyjnych. Jest idealnym rozwiązaniem jako główny wyłącznik zasilania w mniejszych szafach sterowniczych, rozłącznik serwisowy dla wentylatorów, pomp czy nagrzewnic, a także jako element izolujący w układach fotowoltaicznych i systemach HVAC. Dzięki wysokiej odporności na prądy zwarciowe, stanowi solidny punkt zabezpieczający infrastrukturę techniczną przed skutkami awarii.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel z zachowaniem zasad BHP. Rozłącznik GA016C jest przystosowany do montażu na standardowej szynie DIN 35 mm, co znacząco przyspiesza prace instalacyjne. Podczas podłączania przewodów należy zwrócić szczególną uwagę na moment dokręcania zacisków śrubowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się punktów połączeniowych. Zaleca się stosowanie tulejek zaciskowych na końcach przewodów typu linka. Urządzenie wymaga doposażenia w kompatybilne pokrętło (np. serii GAX) w celu umożliwienia manualnej obsługi aparatu.

FAQ

• Czy rozłącznik GA016C posiada w zestawie rączkę? Nie, model ten jest dostarczany bez pokrętła, co pozwala projektantowi na wybór między napędem bezpośrednim montowanym na aparacie a napędem sprzężonym z drzwiami szafy.
• Jaki jest stopień ochrony tego urządzenia? Sam korpus rozłącznika posiada stopień ochrony IP20, co zabezpiecza przed przypadkowym dotknięciem części pod napięciem palcem.
• Czy można do niego dołożyć dodatkowe styki? Tak, seria GA od Lovato Electric umożliwia łatwy montaż styków pomocniczych sygnalizujących stan pracy rozłącznika.
