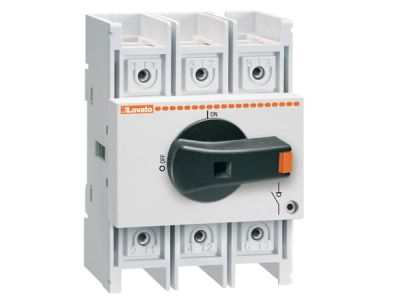

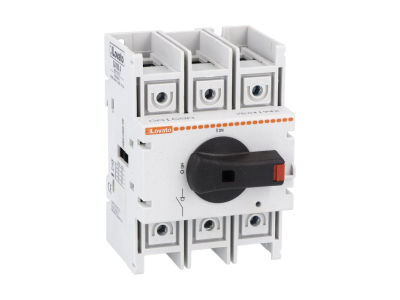

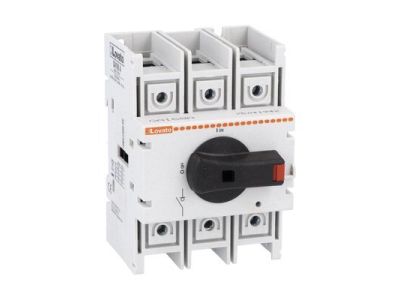

Rozłącznik izolacyjny 3P 160A z pokrętłem | GA160A Lovato Electric

Opis i Kluczowe Cechy

Rozłącznik izolacyjny 3P 160A marki Lovato Electric, o oznaczeniu katalogowym GA160A, to zaawansowany aparat łączeniowy zaprojektowany do pracy w wymagających instalacjach przemysłowych i komercyjnych. Urządzenie charakteryzuje się prądem znamionowym ciągłym wynoszącym 160A, co pozwala na bezpieczne zarządzanie obciążeniami o dużej mocy. Trójbiegunowa konstrukcja (3P) zapewnia jednoczesne odłączanie wszystkich faz zasilających, co jest kluczowe dla bezpieczeństwa obsługi i konserwacji systemów elektroenergetycznych.

• Wysoka wytrzymałość mechaniczna: Solidna obudowa i mechanizm przełączający gwarantują długą żywotność nawet przy częstych operacjach łączeniowych.
• Zintegrowane pokrętło: Ergonomiczne pokrętło sterownicze umożliwia pewne i szybkie przełączanie stanu styków, minimalizując ryzyko powstania łuku elektrycznego.
• Kompaktowa budowa: Optymalne wymiary pozwalają na oszczędność miejsca w rozdzielnicach i szafach sterowniczych.
• Wskaźnik stanu styków: Wyraźna wizualizacja pozycji pracy zapewnia operatorowi pełną kontrolę nad stanem instalacji.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w profesjonalnych aplikacjach. Rozłącznik GA160A spełnia wymagania normy IEC/EN 60947-3, która definiuje parametry dla rozłączników, odłączników oraz zestawów łączników bezpiecznikowych. Dzięki temu urządzenie gwarantuje bezpieczną przerwę izolacyjną w stanie otwartym, co jest niezbędne do przeprowadzania prac serwisowych zgodnie z przepisami BHP.

Zastosowanie

Rozłącznik izolacyjny Lovato Electric znajduje szerokie zastosowanie w sektorze elektroenergetycznym i automatyce przemysłowej. Jest idealnym rozwiązaniem jako główny wyłącznik zasilania w szafach sterowniczych, rozdzielnicach głównych oraz polach odpływowych. Może być wykorzystywany do izolowania maszyn produkcyjnych, układów wentylacji, a także w instalacjach fotowoltaicznych o dużej mocy. Jego parametry pozwalają na pracę w kategorii użytkowania AC-21A oraz AC-22A, co czyni go wszechstronnym elementem systemów rozdziału energii.

Wskazówki Montażowe

Montaż rozłącznika GA160A powinien być przeprowadzony przez wykwalifikowany personel techniczny. Urządzenie jest przystosowane do montażu na standardowej szynie DIN lub bezpośrednio na płycie montażowej za pomocą śrub. Podczas instalacji należy zwrócić szczególną uwagę na moment dokręcania zacisków prądowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów. Zaleca się stosowanie końcówek tulejkowych lub kablowych dopasowanych do przekroju przewodów zasilających. Należy zachować odpowiednie odstępy izolacyjne od innych aparatów oraz zapewnić swobodną cyrkulację powietrza wewnątrz obudowy.

FAQ

• Czy rozłącznik posiada funkcję zabezpieczenia nadprądowego? Nie, model GA160A jest rozłącznikiem izolacyjnym, służącym do bezpiecznego rozłączania obwodów pod obciążeniem. Do ochrony przed zwarciami i przeciążeniami należy zastosować odpowiednie wyłączniki nadprądowe lub bezpieczniki.
• Czy pokrętło można zablokować w pozycji OFF? Tak, większość akcesoriów Lovato do tej serii pozwala na zastosowanie kłódki w celu zabezpieczenia przed nieautoryzowanym załączeniem napięcia podczas prac serwisowych.
• Jaki jest stopień ochrony urządzenia? Standardowo aparat posiada stopień ochrony IP20 od strony zacisków, co chroni przed przypadkowym dotykiem części pod napięciem.
