Rozłącznik izolacyjny 3P 160A INS250 żółto-czerwony | 31124 Schneider Electric

Opis i Kluczowe Cechy

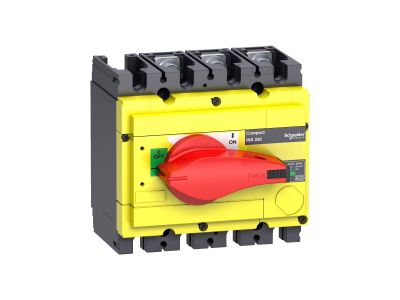

Rozłącznik izolacyjny 3P 160A INS250 o symbolu 31124 to nieautomatyczne urządzenie przeznaczone do bezpiecznego odłączania obwodów oraz awaryjnego wyłączania. Wykonany w żółto-czerwonej kolorystyce z czerwonym uchwytem obrotowym, zapewnia łatwą identyfikację i pewną obsługę. Prąd znamionowy ciągły 160 A umożliwia pracę w wymagających instalacjach przemysłowych, a prąd roboczy 200 A przy 415 V AC w kategoriach AC22A i AC23A gwarantuje niezawodne przerywanie obciążeń. Szerokość modułu 3-biegunowego wynosi 3 x 1 moduł (18 mm) – zgodnie z typowym oznaczeniem dla rozłączników tej wielkości.

• Prąd znamionowy ciągły 160 A / prąd roboczy 200 A (415 V AC, AC22A/AC23A): Wysoka wydajność prądowa pozwala na bezpieczne odłączanie obwodów o znacznym obciążeniu, bez ryzyka przegrzania styków.
• Napięcie znamionowe 690 V AC/125 V DC (2 bieguny szeregowo): Uniwersalność zastosowań – zarówno w sieciach trójfazowych, jak i w obwodach prądu stałego.
• Widoczny wskaźnik pozytywnego kontaktu (zgodny z IEC 60947-3): Potwierdza rzeczywiste rozłączenie styków, co jest kluczowe dla bezpieczeństwa podczas prac serwisowych.
• Czerwony uchwyt obrotowy z żółtym przodem: Intuicyjna obsługa i szybka identyfikacja urządzenia awaryjnego wyłączania zgodna z międzynarodowymi normami kolorystycznymi.
• Klasa izolacji II (IEC 60664): Podwójna izolacja zapewnia ochronę przed porażeniem, umożliwiając montaż bez dodatkowego uziemienia obudowy.

Zgodność z Normami

Rozłącznik izolacyjny INS250 spełnia wymagania norm IEC 60947-1 oraz IEC 60947-3, co gwarantuje bezpieczne działanie w kategoriach AC22A i AC23A. Posiada certyfikat CE oraz oznaczenia zgodne z europejskimi standardami. Klasa izolacji II potwierdzona zgodnością z IEC 60664.

Zastosowanie

Rozłącznik 3P 160A przeznaczony jest do stosowania w rozdzielnicach głównych i podrozdzielnicach przemysłowych oraz komercyjnych, gdzie wymagane jest bezpieczne odłączanie napięcia i funkcja awaryjnego wyłączania.

• Główny wyłącznik izolacyjny w rozdzielnicach elektrycznych – zapewnia widoczną przerwę izolacyjną dla bezpieczeństwa personelu.
• Awaryjne wyłączanie zasilania maszyn i urządzeń – czerwony uchwyt obrotowy umożliwia szybkie przerwanie obwodu w sytuacji zagrożenia.
• Odłączanie obwodów silnikowych i odbiorników o dużym prądzie rozruchowym (kategoria AC23A) – wytrzymałość na prądy zwarciowe i przejściowe.
• Praca w obwodach prądu stałego (125 V DC) z dwoma biegunami szeregowo – np. w instalacjach fotowoltaicznych lub systemach sterowania.

Wskazówki Montażowe

Montaż rozłącznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN). Moment dokręcania zacisków należy stosować zgodnie z dokumentacją producenta. Przekrój przewodów powinien być dobrany do prądu znamionowego (160 A) oraz warunków zwarciowych. Przed pierwszym załączeniem sprawdzić działanie wskaźnika pozytywnego kontaktu.

FAQ

• Czy rozłącznik posiada podświetlenie uchwytu? Nie, w modelu INS250 (31124) uchwyt obrotowy jest niepodświetlany. Sygnalizacja stanu opiera się na widocznym wskaźniku pozytywnego kontaktu.
• Jaki jest stopień ochrony IP? W dostarczonych danych nie podano stopnia ochrony. Dla montażu wewnątrz rozdzielnicy typowy jest IP20, jednak zaleca się sprawdzenie w karcie katalogowej producenta.
• Jaki tryb pracy styku – czy jest to styk zwierny? Tak, rozłącznik izolacyjny wyposażony jest w styki zwierne, które w pozycji ON zapewniają ciągłość obwodu, a w pozycji OFF tworzą widoczną przerwę izolacyjną (zgodnie z IEC 60947-3).
