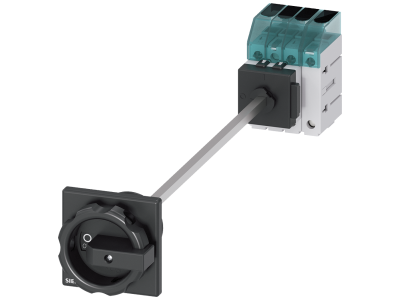

Rozłącznik izolacyjny, 3+N-biegunowy 7,5kW/AC23A, 16A, pokrętło czarne | 3LD3048-0TL51 Siemens

Alternatywny kod produktu: 3LD30480TL51

Opis i Kluczowe Cechy

Rozłącznik izolacyjny 3LD3048-0TL51, 3+N-biegunowy, o prądzie znamionowym 16 A i mocy 7,5 kW w kategorii użytkowania AC23A, wyposażony w czarne pokrętło. Przeznaczony do bezpiecznego odłączania obwodów elektrycznych w rozdzielnicach i szafach sterowniczych, zapewnia szybkie i pewne rozłączenie obwodu bez ryzyka przypadkowego załączenia.

• Prąd znamionowy 16 A: Umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu – idealny do sterowania silnikami, grzejnikami i innymi odbiornikami przemysłowymi.
• Kategoria użytkowania AC23A (7,5 kW): Gwarantuje niezawodne łączenie i odłączanie obciążeń silnikowych oraz rezystancyjnych przy napięciu roboczym (standardowo w instalacjach 400 V).
• 3+N-biegunowy: Zapewnia kompletną izolację wszystkich trzech faz oraz przewodu neutralnego, co podnosi bezpieczeństwo podczas prac konserwacyjnych i serwisowych.
• Czarne pokrętło: Wyraźnie oznacza funkcję rozłącznika izolacyjnego, ułatwiając identyfikację w rozdzielnicy – zgodnie z przyjętymi konwencjami kolorystycznymi.
• Symbol 3LD3048-0TL51: Sprawdzony numer katalogowy, umożliwiający łatwe dobranie kompatybilnych akcesoriów i części zamiennych.

Zgodność z Normami

Rozłącznik izolacyjny 3LD3048-0TL51 spełnia wymagania europejskich norm bezpieczeństwa oraz posiada oznaczenie CE. Produkt został zaprojektowany zgodnie ze standardami DIN, co gwarantuje niezawodność i długą żywotność w profesjonalnych instalacjach elektrycznych.

Zastosowanie

Rozłącznik izolacyjny 3+N znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne odłączenie obwodu od źródła zasilania – zarówno w celach serwisowych, jak i ochronnych. Sprawdza się w instalacjach przemysłowych, komercyjnych oraz w rozdzielnicach budynkowych.

• Odłączanie silników trójfazowych i innych odbiorników kategorii AC23A w szafach sterowniczych.
• Główny wyłącznik bezpieczeństwa w tablicach rozdzielczych – umożliwia odcięcie napięcia przed pracami konserwacyjnymi.
• Sterowanie obwodami oświetleniowymi lub grzewczymi o dużym obciążeniu (do 7,5 kW).
• Jako rozłącznik izolacyjny w systemach automatyki budynkowej – separacja obwodów pomocniczych.

Wskazówki Montażowe

Montaż rozłącznika izolacyjnego może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicach i szafach. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i zabezpieczyć przed przypadkowym załączeniem. Przekrój przewodów dobrać zgodnie z obowiązującymi normami do prądu 16 A; moment dokręcania zacisków stosować według dokumentacji producenta. Po zamontowaniu sprawdzić poprawność połączeń i działanie mechanizmu rozłączania.

FAQ

• Czy rozłącznik jest podświetlany? Nie, model 3LD3048-0TL51 nie posiada wbudowanego podświetlenia – sygnalizacja stanu załączenia wymaga zewnętrznej lampki kontrolnej.
• Jaki jest stopień ochrony obudowy? Producent nie podaje stopnia IP dla samego rozłącznika – standardowo montowany wewnątrz rozdzielnicy osiąga ochronę środowiskową IP20 (zgodnie z ogólną praktyką dla aparatury modułowej).
• Czy rozłącznik pracuje w trybie szybkiego rozłączania (styk zwierny)? Rozłącznik izolacyjny działa w trybie ręcznego odłączania (nie jest wyłącznikiem nadmiarowo-prądowym). Nie ma określonego typu styku – główną funkcją jest bezpieczne rozłączenie obwodu z widoczną przerwą izolacyjną.
