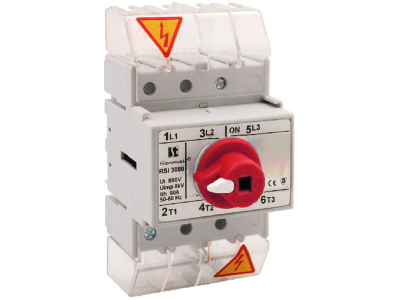

Rozłącznik izolacyjny 3-biegunowy, 80A, do pokrętła zewnętrznego | RSI-3080\W01 Spamel

Opis i Kluczowe Cechy

Rozłącznik izolacyjny RSI-3080\W01 to trójbiegunowe urządzenie o prądzie znamionowym 80 A i napięciu do 690 V AC (oraz 220 V DC), przeznaczone do bezpiecznego odłączania obwodów pod obciążeniem. Kompaktowa konstrukcja oraz przystosowanie do pokrętła zewnętrznego ułatwiają integrację z rozdzielnicami i szafami sterowniczymi. Szeroki zakres temperatur pracy od -40°C do +70°C oraz możliwość instalacji na wysokości do 2000 m n.p.m. gwarantują niezawodność w wymagających warunkach przemysłowych.

• Prąd znamionowy 80 A / napięcie 690 V AC: umożliwia bezpieczną izolację obwodów o znacznym obciążeniu, minimalizując ryzyko przegrzania styków podczas pracy.
• Kategorie użytkowania AC-21A do AC-23A: zapewnia wszechstronność – od obciążeń rezystancyjnych (AC-21) po silniki i odbiorniki o charakterze indukcyjnym (AC-23), bez konieczności stosowania dodatkowych zabezpieczeń.
• Możliwość pracy w obwodach prądu stałego do 220 V: rozszerza zakres zastosowań o instalacje DC, np. w systemach fotowoltaicznych czy zasilaczach buforowych.
• Zakres temperatur otoczenia -40°C do +70°C: gwarantuje stabilną pracę w ekstremalnych warunkach klimatycznych, zarówno w halach produkcyjnych, jak i na zewnątrz w osłonach.
• Przystosowany do pokrętła zewnętrznego: umożliwia wygodne zdalne sterowanie oraz montaż w panelach sterowniczych bez bezpośredniego dostępu do obwodu.

Zgodność z Normami

Rozłącznik RSI-3080\W01 został zaprojektowany zgodnie z europejskimi wymaganiami bezpieczeństwa i posiada certyfikację CE. Przeznaczony do instalacji w pomieszczeniach zamkniętych (3. stopień zanieczyszczenia – środowisko przemysłowe), spełnia standardy DIN dotyczące rozłączników izolacyjnych.

Zastosowanie

Rozłącznik izolacyjny RSI-3080\W01 znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne odłączanie napięcia w obwodach przemysłowych i komercyjnych – szczególnie w rozdzielnicach głównych, szafach sterowniczych oraz instalacjach z możliwością zdalnego sterowania przez pokrętło zewnętrzne.

• Odłączanie obwodów silnikowych i napędów w kategoriach AC-22/AC-23.
• Główny wyłącznik izolacyjny w rozdzielnicach przemysłowych (szafy sterownicze, rozdzielnie główne).
• Zabezpieczenie i odłączanie obwodów prądu stałego (np. w systemach fotowoltaicznych, zasilaczach buforowych).
• Sterowanie zdalne za pomocą pokrętła zewnętrznego w panelach operatorskich.

Wskazówki Montażowe

Montaż rozłącznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia i zabezpieczeniu przed przypadkowym załączeniem. Urządzenie przeznaczone jest do montażu w pomieszczeniach zamkniętych o 3. stopniu zanieczyszczenia. Przekrój przewodów należy dobrać zgodnie z obowiązującymi normami dla prądu 80 A. Moment dokręcania zacisków oraz dobór wkładek bezpiecznikowych (jeśli wymagane) – według dokumentacji producenta.

FAQ

• Czy rozłącznik ma podświetlenie? Nie, model RSI-3080\W01 nie posiada wbudowanego podświetlenia – jest to klasyczny rozłącznik izolacyjny bez funkcji sygnalizacji świetlnej.
• Jaki stopień ochrony IP ma to urządzenie? W dostępnych danych producenta nie podano stopnia ochrony IP. Należy przyjąć, że urządzenie przeznaczone jest do montażu w szczelnej rozdzielnicy (typowo IP20 dla wnętrz). Szczegóły należy sprawdzić w karcie katalogowej.
• W jakich kategoriach pracy może pracować rozłącznik? Urządzenie jest przystosowane do kategorii użytkowania AC-21A, AC-22A oraz AC-23A zgodnie z normami dla rozłączników. Oznacza to możliwość łączenia i odłączania obciążeń rezystancyjnych, mieszanych oraz silnikowych.
