Rozłącznik izolacyjny 3-biegunowy, 160A, w obudowie z ABS z pokrętłem żółto-czerwonym | RSI-3160\OBAZC Spamel

Opis i Kluczowe Cechy

Rozłącznik izolacyjny RSI-3160\OBAZC to 3-biegunowe urządzenie przeznaczone do bezpiecznego odłączania obwodów w instalacjach przemysłowych. Prąd znamionowy 160 A i napięcie do 690 V AC (kategorie AC-21A do AC-23A) oraz do 220 V DC zapewniają niezawodną pracę w wymagających aplikacjach. Obudowa z ABS z żółto-czerwonym pokrętłem gwarantuje wytrzymałość i szybką identyfikację stanu łącznika. Kompaktowa konstrukcja pozwala na montaż w dowolnej pozycji w zamkniętych pomieszczeniach.

• Prąd znamionowy 160 A: Umożliwia bezpieczne odłączanie obwodów o znacznym obciążeniu bez ryzyka przegrzania styków.
• Napięcie pracy do 690 V AC (AC-21A..AC-23A) / 220 V DC: Szeroki zakres napięć – nadaje się zarówno do obwodów prądu przemiennego o dużych obciążeniach, jak i do układów prądu stałego.

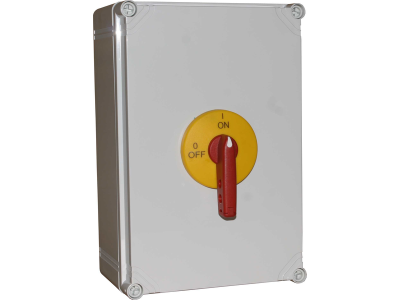

• Obudowa z ABS i żółto-czerwone pokrętło: Wytrzymała mechanicznie, odporna na uderzenia i czynniki środowiskowe; wyraźne oznaczenie pozycji załącz/wyłącz ułatwia obsługę i zwiększa bezpieczeństwo.
• Zakres temperatury pracy od -40°C do +70°C: Gwarantuje niezawodne działanie w ekstremalnych warunkach przemysłowych – od mroźnych hal po gorące linie produkcyjne.
• Wysokość montażu do 2000 m n.p.m.: Przystosowany do stosowania na większości terenów przemysłowych bez utraty parametrów izolacji.

Zgodność z Normami

Rozłącznik izolacyjny RSI-3160\OBAZC został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Przeznaczony do stosowania w warunkach trzeciego stopnia zanieczyszczenia (środowisko przemysłowe) – gwarantuje bezpieczną izolację i niezawodność w typowych warunkach eksploatacji.

Zastosowanie

Dzięki dużej obciążalności prądowej i szerokiemu zakresowi napięć rozłącznik RSI-3160\OBAZC znajduje zastosowanie w rozdzielnicach i maszynach przemysłowych wszędzie tam, gdzie wymagane jest bezpieczne i widoczne odłączenie obwodu.

• Odłączanie głównych obwodów zasilających w rozdzielnicach przemysłowych i biurowych.
• Zabezpieczenie przed przypadkowym załączeniem podczas prac konserwacyjnych (funkcja izolacyjna).
• Sterowanie grupami odbiorników w systemach automatyki budynkowej i maszyn produkcyjnych.
• Zastosowanie jako łącznik główny w układach zasilania awaryjnego (UPS, agregaty prądotwórcze).

Wskazówki Montażowe

Montaż rozłącznika może być wykonywany wyłącznie przez osoby z odpowiednimi uprawnieniami SEP (E lub D). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i zabezpieczyć obwód przed przypadkowym załączeniem. Urządzenie montować w pozycji dowolnej, w obudowie zapewniającej odpowiedni stopień ochrony środowiska. Przekrój przewodów przyłączeniowych dobrać zgodnie z obciążalnością prądową (160 A) oraz lokalnymi przepisami. Momenty dokręcania zacisków – według dokumentacji producenta dołączonej do wyrobu.

FAQ

• Czy rozłącznik RSI-3160\OBAZC nadaje się do pracy jako wyłącznik główny? Tak, spełnia funkcję rozłącznika izolacyjnego – bezpiecznie odłącza napięcie i zapewnia widoczną przerwę w obwodzie. Przeznaczony do kategorii AC-21A..AC-23A (obciążenia rezystancyjne, silnikowe i mieszane).
• Jakie jest napięcie pracy w obwodach DC? Dla prądu stałego maksymalne napięcie znamionowe wynosi 220 V. Przy wyższym napięciu stałym nie gwarantuje się poprawnej izolacji.
• Czy obudowa jest odporna na warunki zewnętrzne? Obudowa ABS zapewnia dobrą odporność na uderzenia i środki chemiczne typowe dla środowiska przemysłowego, ale urządzenie przeznaczone jest do montażu w pomieszczeniach zamkniętych (3. stopień zanieczyszczenia).
