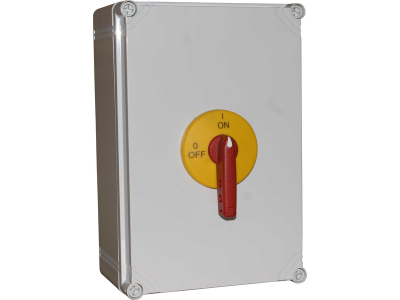

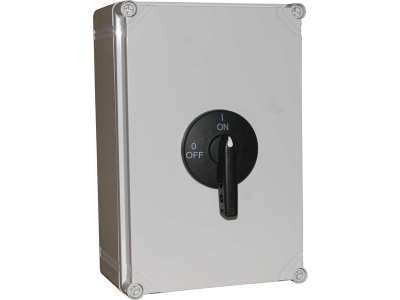

Rozłącznik izol. 4 biegunowy 63A w obudowie-poliwęglan RSI-4063/OBP | RSI-4063\OBP Spamel

Opis i Kluczowe Cechy

Rozłącznik izolacyjny RSI-4063/OBP to 4-biegunowe urządzenie przeznaczone do bezpiecznego odłączania obwodów elektrycznych o prądzie znamionowym 63 A. Dzięki czterem biegunom umożliwia jednoczesne odłączenie wszystkich faz oraz przewodu neutralnego, co zwiększa bezpieczeństwo podczas prac serwisowych. Obudowa wykonana z poliwęglanu zapewnia wysoką wytrzymałość mechaniczną oraz izolację elektryczną, co przekłada się na trwałość i niezawodność w warunkach przemysłowych i domowych.

• 4 bieguny (3 fazy + N): Jednoczesne odłączenie wszystkich przewodów roboczych – gwarancja pełnej separacji galwanicznej i bezpieczeństwa podczas konserwacji lub awarii.
• Prąd znamionowy 63 A: Odpowiedni do obwodów o znacznym obciążeniu, np. zasilania rozdzielnic głównych, maszyn czy linii produkcyjnych – bez ryzyka przeciążenia styków.
• Obudowa z poliwęglanu: Wytrzymała mechanicznie, odporna na uderzenia i działanie czynników atmosferycznych – idealna do instalacji w trudnych warunkach.
• Konstrukcja izolacyjna: Zapewnia bezpieczną pracę przy odłączaniu napięcia – styki są widoczne w pozycji rozłączonej (zgodnie z wymogami dla rozłączników izolacyjnych).
• Ergonomia obsługi: Wyraźne oznaczenia pozycji załączony/wyłączony oraz odpowiednio wyprofilowany uchwyt ułatwiają szybkie i pewne manewrowanie.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw Unii Europejskiej i posiada oznakowanie CE. Zgodny z europejskimi standardami bezpieczeństwa oraz normami DIN dla rozłączników izolacyjnych. Dzięki temu gwarantuje niezawodność i bezpieczeństwo w instalacjach niskiego napięcia.

Zastosowanie

Rozłącznik izolacyjny RSI-4063/OBP znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne odłączenie zasilania – zarówno w celach serwisowych, jak i awaryjnych. Sprawdza się w rozdzielnicach głównych, maszynowych oraz jako wyłącznik główny w obiektach przemysłowych i komercyjnych.

• Odłączanie zasilania w rozdzielnicach głównych i podrozdzielnicach przed pracami konserwacyjnymi.
• Bezpieczne odcięcie obwodów trójfazowych w maszynach produkcyjnych i urządzeniach technologicznych.
• Główny wyłącznik izolacyjny w instalacjach budynków użyteczności publicznej, halach magazynowych i warsztatach.
• Separacja obwodów w systemach automatyki i sterowania, gdzie wymagany jest widoczny przerwę w obwodzie.

Wskazówki Montażowe

Montaż i podłączenie rozłącznika izolacyjnego może być wykonywane wyłącznie przez osoby z uprawnieniami SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie i sprawdź brak napięcia na wszystkich biegunach. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać do prądu obciążenia (zalecany min. 16 mm² dla 63 A). Momenty dokręcania śrub zacisków stosuj zgodnie z dokumentacją producenta (zwykle 2,5–3,5 Nm). Po zamontowaniu sprawdź poprawność działania – rozłącznik musi pewnie blokować w pozycji wyłączony.

FAQ

• Czy rozłącznik nadaje się do pracy pod obciążeniem? Rozłączniki izolacyjne są przeznaczone głównie do odłączania napięcia przy braku obciążenia lub niewielkim obciążeniu (np. prądy jałowe). Nie są to wyłączniki nadprądowe ani różnicowoprądowe. Do wyłączania pod pełnym obciążeniem stosuj wyłączniki kompaktowe lub styczniki.
• Jaki stopień ochrony ma obudowa? Obudowa poliwęglanowa nie posiada określonego stopnia IP w podanych danych. W typowej rozdzielnicy montowanej wewnątrz budynku zapewnia ochronę przed dotykiem (IP2X) dzięki zamkniętej konstrukcji, ale dokładne parametry należy sprawdzić w karcie katalogowej producenta.
• Czy rozłącznik posiada podświetlenie lub sygnalizację LED? Nie – jest to standardowy rozłącznik izolacyjny bez dodatkowej sygnalizacji. Stan załączenia/wyłączenia określa się wizualnie po pozycji dźwigni.
