Rozłącznik głowny na drzwi TeSys VARIO 175A TeSys | VBF6 Schneider Electric

Opis i Kluczowe Cechy

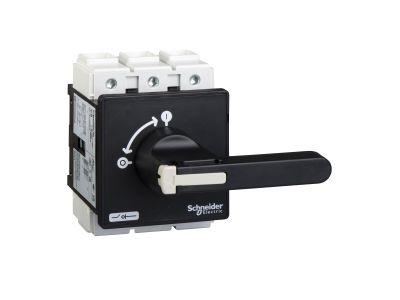

Rozłącznik główny Schneider Electric TeSys VARIO VBF6 to 3-biegunowe urządzenie przeznaczone do montażu na drzwiach obudowy. Oferuje prąd znamionowy 175 A i napięcie 690 V, co umożliwia bezpieczne odłączanie silników o mocy do 45 kW przy 400 V AC w kategorii AC-23. Dzięki wytrzymałej konstrukcji i uchwytowi zamykanemu na 3 kłódki zapewnia wysoki poziom bezpieczeństwa podczas prac konserwacyjnych. Stopień ochrony IP65 sprawia, że sprawdza się w trudnych warunkach przemysłowych.

• Prąd 175 A i napięcie 690 V: Gwarantuje niezawodne odłączanie obwodów o dużym obciążeniu bez ryzyka przegrzania styków, odpowiednie do sieci trójfazowych.
• Moc silnika do 45 kW (400 V AC, kategoria AC-23): Dedykowany do przełączania silników wysokiej mocy przy częstych rozruchach i zatrzymaniach.
• Stopień ochrony IP65: Pyłoszczelna i odporna na strumienie wody konstrukcja umożliwia pracę w zapylonych i wilgotnych środowiskach, a także na zewnątrz w obudowach o odpowiedniej szczelności.
• Uchwyt z blokadą na 3 kłódki: Zapewnia bezpieczne odcięcie zasilania podczas serwisu – operator może założyć własne kłódki (zamawiane oddzielnie), uniemożliwiając przypadkowe załączenie.
• Uniwersalne certyfikaty i program Green Premium: Spełnia wymagania norm IEC, UL, CSA, CCC, EAC oraz certyfikatów morskich. Objęty programem Green Premium (RoHS/REACh) potwierdzającym zgodność z przepisami środowiskowymi.

Zgodność z Normami

Rozłącznik VBF6 posiada certyfikaty IEC, UL, CSA, CCC, EAC oraz certyfikaty morskie, co potwierdza jego zgodność z międzynarodowymi i lokalnymi wymaganiami dla aparatury rozłącznikowej. Produkt objęty jest programem Schneider Electric Green Premium, który gwarantuje zgodność z dyrektywami RoHS i REACh, przejrzystość wpływu na środowisko oraz możliwość recyklingu.

Zastosowanie

Rozłącznik główny TeSys VARIO VBF6 znajduje zastosowanie w rozdzielnicach i szafach sterowniczych jako główny wyłącznik odłączający obciążenie – szczególnie w aplikacjach silnikowych wymagających niezawodnej blokady i wysokiej szczelności.

• Odłączanie i zabezpieczanie silników do 45 kW (AC-23) w maszynach przemysłowych, pompach, wentylatorach, sprężarkach.
• Główny wyłącznik w liniach produkcyjnych i szafach sterowniczych, umożliwiający bezpieczne odcięcie zasilania dla całej sekcji.
• Instalacje automatyki budynkowej i przemysłowej wymagające blokady zamknięcia na kłódkę podczas konserwacji.
• Środowiska o podwyższonej wilgotności, zapyleniu lub narażone na zachlapanie (hale produkcyjne, przemyśl morski, oczyszczalnie).

Wskazówki Montażowe

Montaż i podłączenie rozłącznika VBF6 może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie głównym. Uchwyt montowany jest na drzwiach obudowy za pomocą 4 śrub (moment dokręcania zgodny z dokumentacją producenta). Należy dobrać przekrój przewodów przyłączeniowych do prądu 175 A zgodnie z obowiązującymi normami. Rozłącznik przeznaczony do pracy w rozdzielnicach o stopniu ochrony min. IP65 przy zamkniętych drzwiach.

FAQ

• Czy rozłącznik VBF6 można zablokować w pozycji wyłączonej? Tak, uchwyt został zaprojektowany z możliwością założenia trzech kłódek (zamawiane oddzielnie), co uniemożliwia przypadkowe załączenie podczas konserwacji.
• Jaki stopień ochrony IP ma ten rozłącznik? Rozłącznik posiada stopień ochrony IP65 – jest pyłoszczelny i odporny na strumienie wody, co pozwala na stosowanie go w trudnych warunkach przemysłowych.
• Do jakiej mocy silnika mogę go użyć? VBF6 nadaje się do przełączania silników o mocy do 45 kW przy 400 V AC w kategorii pracy AC-23 (rozruch silników klatkowych, wyłączanie podczas wirowania).
