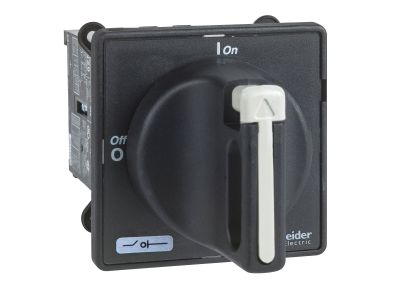

Rozłącznik główny na drzwi TeSys MINI VARIO 20A TeSys | VBDN20 Schneider Electric

Opis i Kluczowe Cechy

Rozłącznik główny na drzwi TeSys MINI VARIO o symbolu VBDN20 to kompaktowe urządzenie przeznaczone do bezpiecznego odłączania obwodów głównych w szafach sterowniczych. Wyposażony w trzy styki normalnie otwarte (3 NO) i prąd znamionowy 20 A, zapewnia niezawodną separację obwodów zarówno prądu przemiennego (AC), jak i stałego (DC). Mechanizm napędu obrotowego montowany jest bezpośrednio na drzwiach, a czarny uchwyt umożliwia szybką i intuicyjną obsługę.

• Prąd znamionowy 20 A: Umożliwia bezpieczne odłączanie obwodów o znacznym obciążeniu w instalacjach AC i DC bez ryzyka przeciążenia styków.
• Konfiguracja styków 3 NO: Trzy normalnie otwarte bieguny dają pełną separację trójfazowych lub trójprzewodowych obwodów zasilania.
• Praca w sieciach AC i DC: Uniwersalność zastosowania – jeden rozłącznik sprawdza się zarówno w obwodach prądu przemiennego, jak i stałego.
• Bezpośredni napęd obrotowy: Dźwignia napędu umieszczona bezpośrednio na wale rozłącznika zapewnia pewne i bezpośrednie przełączanie styków bez zbędnej mechaniki pośredniej.
• Czarny uchwyt i płyta czołowa: Jednolita, estetyczna kolorystyka ułatwia oznaczenie i identyfikację w rozdzielnicy.

Zgodność z Normami

Rozłącznik TeSys MINI VARIO VBDN20 został zaprojektowany zgodnie z obowiązującymi europejskimi normami bezpieczeństwa i standardami DIN. Posiada certyfikat CE, co potwierdza spełnienie wymogów dyrektyw unijnych. Producent nie udostępnił szczegółowych numerów norm w karcie katalogowej – w przypadku konieczności potwierdzenia zgodności z konkretną normą prosimy o kontakt z działem technicznym.

Zastosowanie

Rozłącznik VBDN20 dedykowany jest do roli głównego wyłącznika odcinającego zasilanie w szafach sterowniczych, maszynach, tablicach rozdzielczych oraz instalacjach przemysłowych. Sprawdza się wszędzie tam, gdzie wymagane jest ręczne, bezpieczne odłączenie napięcia przed pracami serwisowymi.

• Odłączanie zasilania głównego maszyn i urządzeń produkcyjnych (np. obrabiarki, prasy, taśmociągi).
• Bezpieczne odcięcie obwodów sterowniczych podczas konserwacji i rozbudowy szaf elektrycznych.
• Stosowanie jako rozłącznik sekcyjny w rozdzielnicach głównych i podrozdzielnicach w budynkach przemysłowych i komercyjnych.
• Uniwersalne zastosowanie w sieciach AC i DC – np. do odłączania zasilania bateryjnego lub paneli fotowoltaicznych.

Wskazówki Montażowe

Montaż rozłącznika VBDN20 może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP (do 1 kV). Urządzenie przeznaczone jest do mocowania na szynie DIN TH35 (w zestawie nie dołączono uchwytu – sposób montażu wg dokumentacji producenta). Należy bezwzględnie odłączyć napięcie przed rozpoczęciem prac. Przekrój przyłączanych przewodów należy dobrać zgodnie z obciążalnością prądową dla 20 A, a moment dokręcania śrub zacisków stosować według wartości podanych w dokumentacji technicznej producenta. Po montażu sprawdzić działanie mechanizmu napędu obrotowego i poprawność oznakowania uchwytu.

FAQ

• Czy rozłącznik VBDN20 jest podświetlany? W dostępnych danych producenta nie ma informacji o podświetleniu uchwytu. Standardowe rozłączniki główne tej serii nie są wyposażone w elementy świetlne – stan załączenia wskazuje położenie dźwigni.
• Jaki stopień ochrony (IP) ma rozłącznik? Producent nie podaje stopnia ochrony IP w karcie katalogowej. Urządzenie przeznaczone jest do montażu na drzwiach szafy rozdzielczej – ochronę przed pyłem i wilgocią zapewnia obudowa szafy (np. IP54 lub wyższa, w zależności od zastosowania).
• W jakim trybie pracy działają styki? Styki rozłącznika są typu 3 NO – normalnie otwarte. W stanie spoczynku obwód jest rozwarty (brak przewodzenia). Załączenie następuje ręcznie przez obrócenie dźwigni napędu. Rozłącznik służy wyłącznie do odłączania obwodu, nie do załączania dużych prądów roboczych (funkcja łączeniowa zgodna z przeznaczeniem rozłącznika głównego).
