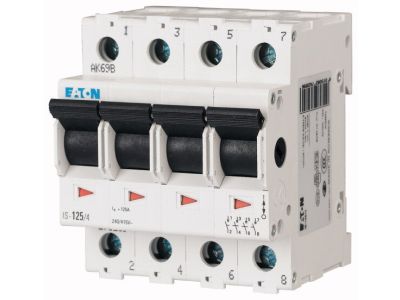

Rozłącznik główny izolacyjny 4P 125A, IS-125/4 | 276289 Eaton

Opis i Kluczowe Cechy

Rozłącznik główny izolacyjny IS-125/4 o numerze katalogowym 276289 to zaawansowane rozwiązanie od renomowanego producenta EATON, zaprojektowane z myślą o najbardziej wymagających instalacjach elektroenergetycznych. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 125A oraz konstrukcją czterobiegunową (4P), co pozwala na skuteczne odłączanie wszystkich faz oraz toru neutralnego w układach trójfazowych. Kluczowym elementem konstrukcyjnym jest mechanizm włączania skokowego, który gwarantuje błyskawiczne i pewne zamknięcie lub otwarcie styków, niezależnie od prędkości ruchu ręki operatora. Taka charakterystyka pracy znacząco redukuje ryzyko powstawania łuku elektrycznego, co bezpośrednio przekłada się na wysoką wytrzymałość styków na zużycie mechaniczne i elektryczne.

• Prąd znamionowy 125A: Umożliwia bezpieczną pracę w obwodach o dużym obciążeniu prądowym.
• Konstrukcja 4-biegunowa: Zapewnia pełną izolację układu, co jest kluczowe dla bezpieczeństwa prac serwisowych.
• Wysoka trwałość: Specjalna konstrukcja styków minimalizuje erozję materiału podczas przełączania pod obciążeniem.
• Zaciski o dużym przekroju: Możliwość podłączenia przewodów o przekroju do 50 mm² pozwala na stabilne przesyłanie energii bez nadmiernego nagrzewania się punktów styku.
• Kompatybilność Xpole: Pełna zgodność z oszynowaniem urządzeń ochronnych serii Xpole przy użyciu zacisku szczękowego ze standardowym oszynowaniem widełkowym ułatwia prefabrykację rozdzielnic.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystyczną normą międzynarodową IEC/EN 60947-3. Norma ta definiuje wymagania dla rozłączników, odłączników oraz rozłączników bezpiecznikowych w zakresie ich zdolności do przewodzenia prądu w warunkach normalnych oraz wytrzymałości na prądy przeciążeniowe. Dzięki spełnieniu tych wytycznych, rozłącznik IS-125/4 gwarantuje bezpieczną funkcję izolacyjną, zapewniając przerwę izolacyjną o parametrach wymaganych dla bezpiecznego oddzielenia obwodu od zasilania.

Zastosowanie

Rozłącznik EATON IS-125/4 znajduje szerokie zastosowanie w sektorze przemysłowym oraz komercyjnym. Jako rozłącznik główny, montowany jest zazwyczaj na wejściu do rozdzielnic niskiego napięcia, gdzie pełni rolę głównego elementu odcinającego zasilanie od całego obiektu lub konkretnej sekcji maszynowej. Jest idealnym wyborem dla automatyków i elektryków budujących systemy sterowania, gdzie wymagana jest niezawodność i możliwość szybkiego odłączenia mocy w celach konserwacyjnych lub awaryjnych. Dzięki czarnemu pokrętłu, urządzenie wpisuje się w standardy estetyczne i funkcjonalne nowoczesnych systemów rozdziału energii.

Wskazówki Montażowe

Montaż urządzenia powinien odbywać się na standardowej szynie DIN (TS35). Podczas instalacji należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały kontakt elektryczny i uniknąć zjawiska luzowania się przewodów pod wpływem drgań lub zmian temperatury. Zaciski o przekroju 50 mm² wymagają starannego przygotowania końcówek przewodów (zalecane stosowanie tulejek zaciskowych w przypadku linek). Dzięki kompatybilności z systemem oszynowania widełkowego, montażysta może w łatwy sposób połączyć rozłącznik z innymi aparatami modułowymi serii Xpole, co znacząco skraca czas prefabrykacji rozdzielnicy i zwiększa przejrzystość instalacji.

FAQ

• Czy rozłącznik IS-125/4 może pełnić funkcję wyłącznika bezpieczeństwa? Urządzenie posiada funkcję odłączania mocy i może być stosowane jako element odcinający zasilanie, jednak w przypadku wymogu czerwono-żółtej rączki dla wyłączników bezpieczeństwa, należy zweryfikować lokalne przepisy BHP (ten model posiada czarne pokrętło).
• Jaki jest maksymalny przekrój przewodu, który można podłączyć? Urządzenie wyposażone jest w zaciski pozwalające na montaż przewodów o przekroju znamionowym do 50 mm².
• Czy produkt współpracuje z szynami łączeniowymi? Tak, rozłącznik jest w pełni przystosowany do współpracy z oszynowaniem widełkowym oraz systemem Xpole, co ułatwia mostkowanie aparatury w rozdzielnicy.
