Rozłącznik główny drzwiowy TeSys VARIO 80A TeSys | VBF4 Schneider Electric

Opis i Kluczowe Cechy

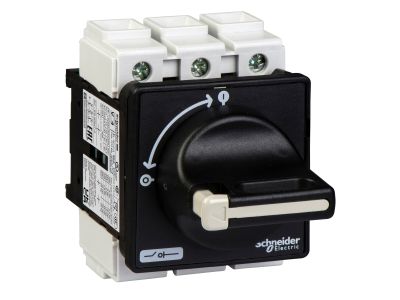

Rozłącznik główny drzwiowy TeSys VARIO VBF4 firmy Schneider Electric to kompletne, 3-biegunowe urządzenie przeznaczone do bezpiecznego odłączania obwodów w zastosowaniach przemysłowych. Zbudowany z korpusu rozłącznika V4 oraz czarnego uchwytu z płytą czołową 60x60 mm (KAF2PZ), zapewnia pewną i ergonomiczną obsługę. Prąd znamionowy 80 A przy napięciu 690 V umożliwia odłączanie silników o mocy do 30 kW (przy 400 V w kategorii AC-23), co gwarantuje bezpieczne przerwanie obwodu nawet przy znacznym obciążeniu.

• Prąd znamionowy 80 A / napięcie 690 V: Umożliwia bezpieczne odłączanie obwodów silnikowych i zasilających bez ryzyka przegrzania styków.
• 3-biegunowa konstrukcja (3P): Przeznaczona do odłączania trzech faz, idealna do układów trójfazowych w maszynach i rozdzielnicach.
• Uchwyt zamykany na kłódkę (do 3 kłódek): Umożliwia blokadę w pozycji wyłączonej, zwiększając bezpieczeństwo podczas prac serwisowych (kłódki zamawiane oddzielnie).
• Stopień ochrony IP65 od strony drzwi: Zapewnia szczelność przed pyłem i strumieniami wody, co pozwala na montaż w trudnych warunkach przemysłowych.
• Kompletne urządzenie z czarnym uchwytem i płytą czołową: Gotowe do montażu na drzwiach szafy sterowniczej – oszczędność czasu instalacji i estetyczny wygląd.

Zgodność z Normami

Rozłącznik VBF4 posiada certyfikaty IEC, UL, CSA, CCC, EAC oraz certyfikaty morskie, co potwierdza jego zgodność z międzynarodowymi wymogami bezpieczeństwa i jakości. Dodatkowo produkt objęty jest programem Green Premium, co oznacza zgodność z dyrektywami RoHS i REACh oraz pełną przejrzystość wpływu na środowisko.

Zastosowanie

Rozłącznik główny drzwiowy TeSys VARIO VBF4 został zaprojektowany jako główne urządzenie odłączające w szafach sterowniczych i rozdzielnicach maszyn. Sprawdza się w następujących scenariuszach:

• Odłączanie zasilania silników elektrycznych o mocy do 30 kW (kategoria AC-23) w celach serwisowych i awaryjnych.
• Pełnienie roli rozłącznika głównego w szafach rozdzielczych i sterowniczych, zapewniającego bezpieczne odcięcie energii przed pracami konserwacyjnymi.
• Zastosowanie w automatyce budynkowej i przemyśle, gdzie wymagany jest wysoki stopień ochrony IP65 i blokada na kłódkę.
• Montaż na drzwiach szafy jako ergonomiczny element sterowania widoczny i dostępny dla operatora.

Wskazówki Montażowe

Montaż rozłącznika VBF4 powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej instalacji. Urządzenie montuje się na drzwiach szafy za pomocą 4 śrub mocujących (w zestawie). Przekrój przewodów należy dobrać do prądu znamionowego 80 A zgodnie z obowiązującymi normami. Nie przekraczać momentu dokręcania zacisków podanego w dokumentacji producenta. Po zamontowaniu sprawdzić poprawność działania mechanizmu przełączania i blokady.

FAQ

• Czy rozłącznik można zamykać na kłódkę? Tak, uchwyt posiada możliwość blokady kłódką – maksymalnie 3 kłódki (zamawiane oddzielnie). Pozwala to zabezpieczyć urządzenie przed przypadkowym załączeniem.
• Jaki stopień ochrony ma rozłącznik od strony drzwi? Od strony płyty czołowej i uchwytu zapewniony jest stopień ochrony IP65, co oznacza pyłoszczelność i ochronę przed strugami wody.
• Do jakich kategorii użytkowania jest przeznaczony rozłącznik VBF4? Urządzenie jest dedykowane do kategorii AC-23 (przełączanie silników) i może być stosowane jako rozłącznik główny w obwodach o napięciu do 690 V i prądzie do 80 A.
