Rozłącznik główny bezpieczeństwa na płytę TeSys VARIO 32A TeSys | VCCD1 Schneider Electric

Opis i Kluczowe Cechy

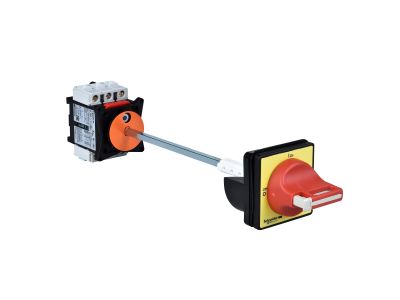

Rozłącznik główny bezpieczeństwa TeSys Vario o numerze katalogowym VCCD1 to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o najwyższym poziomie bezpieczeństwa w instalacjach przemysłowych. Urządzenie charakteryzuje się prądem znamionowym łączeniowym wynoszącym 32A oraz napięciem znamionowym izolacji do 690V AC. Jest to kompletny zestaw montażowy, w skład którego wchodzi korpus rozłącznika V1, przedłużenie napędu VZ17, płytka blokady drzwi KZ32 oraz ergonomiczny, czerwony uchwyt z żółtą płytką czołową o wymiarach 60x60mm (KCD1PZ).

• Wysoka wydajność: Możliwość przełączania silników o mocy do 11 kW przy napięciu 400V w kategorii użytkowania AC-23, co czyni go idealnym do sterowania obciążeniami silnikowymi o dużej indukcyjności.
• Bezpieczeństwo: Czerwone pokrętło na żółtym tle jednoznacznie sygnalizuje funkcję wyłącznika awaryjnego. Uchwyt posiada blokadę na maksymalnie 3 kłódki, co zapobiega przypadkowemu załączeniu zasilania podczas prac serwisowych (LOTO).
• Stopień ochrony IP65: Frontowy uchwyt z centralnym mocowaniem zapewnia wysoką szczelność, chroniąc wnętrze obudowy przed pyłem i strumieniami wody.
• Elastyczność montażu: Dzięki przedłużeniu napędu, aparat pozwala na montaż korpusu na tylnej płycie obudowy przy zachowaniu odległości od drzwi w zakresie od 300 do 330 mm.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi standardami międzynarodowymi, co gwarantuje jego niezawodność w najbardziej wymagających środowiskach. Rozłącznik spełnia wymagania norm IEC 60947-3, co potwierdza jego zdolność do bezpiecznego rozłączania obwodów pod obciążeniem. Posiada certyfikaty UL, CSA, CCC oraz EAC, a także dopuszczenia morskie, co umożliwia jego stosowanie w aplikacjach okrętowych. Dodatkowo, produkt jest zgodny z dyrektywami RoHS i REACh, co potwierdza etykieta Green Premium, świadcząca o niskim wpływie na środowisko naturalne i pełnej przejrzystości ekologicznej.

Zastosowanie

Rozłącznik VCCD1 znajduje szerokie zastosowanie w sektorze przemysłowym i budownictwie komercyjnym. Jest dedykowany do pełnienia funkcji rozłącznika głównego w szafach sterowniczych oraz wyłącznika bezpieczeństwa (E-Stop) przy maszynach produkcyjnych. Dzięki kategorii AC-23, doskonale radzi sobie z częstym łączeniem silników, wentylatorów, pomp oraz innych urządzeń o charakterze indukcyjnym. Jest to niezastąpiony element systemów automatyki, gdzie wymagana jest pewna izolacja galwaniczna obwodu zasilającego.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel. Korpus rozłącznika montowany jest na tylnej płycie montażowej (płyta montażowa lub szyna DIN, zależnie od konfiguracji obudowy), natomiast uchwyt sterujący instaluje się centralnie na drzwiach szafy. Należy zwrócić szczególną uwagę na osiowość przedłużenia napędu VZ17, aby zapewnić płynną pracę mechanizmu przy odległościach rzędu 300-330 mm. Podczas podłączania przewodów należy przestrzegać zalecanego momentu dokręcania zacisków śrubowych, aby uniknąć przegrzewania się styków i zapewnić długotrwałą, bezawaryjną eksploatację.

FAQ

• Czy kłódki są dołączone do zestawu? Nie, kłódki należy zamówić oddzielnie. Uchwyt pozwala na zawieszenie do 3 sztuk kłódek jednocześnie.
• Jaka jest maksymalna moc silnika, którą może obsłużyć ten rozłącznik? Przy napięciu 400V AC w kategorii AC-23, maksymalna moc znamionowa silnika wynosi 11 kW.
• Co oznacza etykieta Green Premium? Jest to zobowiązanie firmy Schneider Electric do dostarczania produktów o najwyższej klasie ekologiczności, zgodnych z najnowszymi przepisami i posiadających pełną dokumentację wpływu na środowisko (PEP).
• Czy stopień ochrony IP65 dotyczy całego urządzenia? Stopień ochrony IP65 dotyczy frontowego uchwytu zamontowanego na drzwiach obudowy, co zapewnia ochronę przed czynnikami zewnętrznymi.
