Rozłącznik główny bezpieczeństwa na płytę TeSys VARIO 20A TeSys | VCCF01 Schneider Electric

Opis i Kluczowe Cechy

Rozłącznik główny bezpieczeństwa TeSys VARIO o numerze katalogowym VCCF01 to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o najbardziej wymagających aplikacjach przemysłowych. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 20 A, co pozwala na bezpieczne zarządzanie obciążeniami w układach napędowych i rozdzielczych. Jako produkt o wysokiej wydajności, VCCF01 oferuje konfigurację styków 3 NO (trzy styki zwierne), zapewniając pełne odcięcie trzech faz zasilających w sytuacjach awaryjnych.

• Wszechstronność sieci: Urządzenie jest przystosowane do pracy zarówno w sieciach prądu przemiennego (AC), jak i prądu stałego (DC), co czyni je uniwersalnym komponentem w parkach maszynowych.

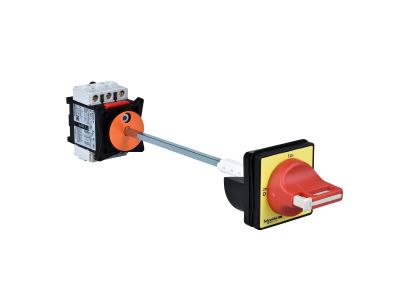

• Wyraźna sygnalizacja: Czerwony uchwyt na żółtym tle płyty czołowej jednoznacznie identyfikuje urządzenie jako rozłącznik bezpieczeństwa do układów awaryjnego zatrzymania (E-STOP).
• Funkcja izolacyjna: Gwarantuje bezpieczną przerwę izolacyjną, co jest kluczowe podczas prac konserwacyjnych i serwisowych.
• Rozbudowany napęd: Zastosowanie rozbudowanego mechanizmu dźwigni napędu obrotowego ułatwia operowanie urządzeniem nawet w głębokich szafach sterowniczych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi dotyczącymi aparatury niskiego napięcia. Spełnia wymagania normy IEC 60947-3, co potwierdza jego zdolność do bezpiecznego rozłączania obciążeń rezystancyjnych i indukcyjnych. Dzięki funkcji izolacyjnej, rozłącznik VCCF01 zapewnia stopień bezpieczeństwa wymagany w nowoczesnych systemach automatyki, wspierając budowę maszyn zgodnie z dyrektywą maszynową w zakresie funkcji awaryjnego zatrzymania.

Zastosowanie

Rozłącznik TeSys VARIO VCCF01 znajduje szerokie zastosowanie w sektorze B2B, szczególnie w budowie maszyn (OEM) oraz w utrzymaniu ruchu. Jest idealnym wyborem do:

• Głównych układów zasilania maszyn wymagających szybkiego odcięcia energii.
• Systemów wentylacji i klimatyzacji jako lokalny wyłącznik serwisowy.
• Szaf sterowniczych, gdzie wymagany jest montaż na płytę z wyprowadzeniem napędu na elewację.
• Zabezpieczania silników elektrycznych pracujących w ciężkich warunkach przemysłowych.

Wskazówki Montażowe

Montaż rozłącznika VCCF01 powinien być przeprowadzony przez wykwalifikowany personel techniczny. Urządzenie jest przeznaczone do montażu na płytę montażową wewnątrz obudowy. Dzięki rozbudowanemu napędowi obrotowemu, możliwe jest precyzyjne dopasowanie długości osi do głębokości szafy, co pozwala na wyprowadzenie pokrętła na drzwi rozdzielnicy. Podczas instalacji należy zwrócić szczególną uwagę na moment dokręcania zacisków śrubowych, aby zapewnić trwałe i stabilne połączenie elektryczne, minimalizując ryzyko przegrzania styków. Należy zachować odpowiednie odstępy izolacyjne zgodnie z dokumentacją techniczną Schneider Electric.

FAQ

• Czy rozłącznik VCCF01 może być używany jako wyłącznik główny? Tak, dzięki czerwono-żółtej kolorystyce i funkcji izolacyjnej, spełnia on wymogi dla rozłączników głównych bezpieczeństwa w układach awaryjnego zatrzymania.
• Jaki jest typ styków w tym modelu? Urządzenie posiada 3 styki główne typu NO (normalnie otwarte), które zamykają się po przekręceniu dźwigni w pozycję ON.
• Czy napęd obrotowy jest zawarty w zestawie? Tak, model VCCF01 posiada rozbudowany typ mocowania dźwigni napędu obrotowego, co pozwala na montaż na drzwiach szafy przy zachowaniu korpusu na płycie montażowej.
