Rozłącznik główny bezpieczeństwa na płytę TeSys VARIO 12A TeSys | VCCD02 Schneider Electric

Opis i Kluczowe Cechy

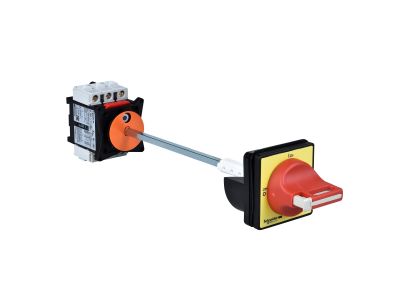

Rozłącznik główny bezpieczeństwa VCCD02 z gamy TeSys VARIO to urządzenie przeznaczone do awaryjnego zatrzymania i odcinania zasilania w instalacjach prądu przemiennego i stałego. Wyposażony w trzy styki normalnie otwarte (3 NO) o prądzie znamionowym 12 A, zapewnia niezawodne rozłączenie obwodu. Mocowany na płycie czołowej z żółtym uchwytem i czerwoną dźwignią, umożliwia szybką i jednoznaczną identyfikację. Kompaktowa konstrukcja oraz funkcja izolacyjna czynią go bezpiecznym elementem w systemach sterowania maszyn.

• Prąd znamionowy 12 A: gwarantuje bezpieczne przewodzenie w średnio obciążonych obwodach sterowniczych i pomocniczych bez ryzyka przegrzania styków.
• 3 styki normalnie otwarte (3 NO): umożliwiają odcięcie trzech niezależnych obwodów przy jednej operacji – idealne do układów wielokanałowego zatrzymania awaryjnego.
• Funkcja izolacyjna: zapewnia fizyczne odseparowanie obwodu po wyłączeniu, co jest kluczowe przy pracach serwisowych i zgodne z wymaganiami dla rozłączników bezpieczeństwa.
• Kolor uchwytu czerwony / płyta czołowa żółta: zgodne z międzynarodowymi oznaczeniami dla łączników awaryjnego zatrzymania, co przyspiesza reakcję operatora w sytuacji zagrożenia.
• Wysoka wydajność i montaż na płycie: trwała konstrukcja odporna na intensywną eksploatację, a możliwość zabudowy w rozdzielnicy lub na płycie roboczej ułatwia integrację z istniejącymi systemami.

Zgodność z Normami

Rozłącznik VCCD02 został zaprojektowany zgodnie z wymaganiami norm europejskich dla łączników izolacyjnych i awaryjnego zatrzymania. Posiada certyfikat CE, potwierdzający spełnienie zasadniczych wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Stosowanie w instalacjach przemysłowych i maszynach wymaga przestrzegania lokalnych przepisów oraz wytycznych producenta.

Zastosowanie

Rozłącznik główny bezpieczeństwa VCCD02 znajduje zastosowanie wszędzie tam, gdzie wymagane jest szybkie i pewne odłączenie zasilania w sytuacji awaryjnej. Szczególnie polecany do:

• Sterowania awaryjnym zatrzymaniem maszyn produkcyjnych, linii montażowych i urządzeń przemysłowych.
• Odcinania obwodów głównych i pomocniczych w szafach sterowniczych oraz na panelach operatorskich.
• Bezpiecznego serwisowania – funkcja izolacyjna pozwala na prace przy wyłączonym napięciu bez ryzyka przypadkowego załączenia.
• Automatyki budynkowej i instalacjach specjalnych (np. windy, bramy, systemy wentylacji) wymagających łącznika bezpieczeństwa.

Wskazówki Montażowe

Montaż urządzenia powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Rozłącznik mocuje się na płycie (nie na szynie TH35) – wykorzystaj otwory montażowe zgodnie z dokumentacją techniczną. Przekrój przewodów dobierz do prądu 12 A oraz warunków zwarciowych w instalacji. Momenty dokręcania śrub zacisków oraz dźwigni napędu obrotowego należy realizować ściśle według wartości podanych w karcie katalogowej, aby zapewnić trwałe i bezpieczne połączenie.

FAQ

• Czy rozłącznik VCCD02 posiada podświetlenie dźwigni? Nie – w dostarczonej specyfikacji nie przewidziano podświetlenia. Dźwignia ma kolor czerwony, a płyta czołowa żółta, co zapewnia szybką identyfikację wizualną bez konieczności stosowania źródeł światła.
• Jaki stopień ochrony ma rozłącznik? Dokumentacja nie podaje stopnia IP dla samego rozłącznika. W praktyce stopień ochrony zależy od obudowy lub rozdzielnicy, w której jest zainstalowany – należy dobierać go odpowiednio do warunków otoczenia (np. IP54 w środowisku przemysłowym).
• W jakim trybie pracują styki – normalnie otwarte czy normalnie zamknięte? Styki są normalnie otwarte (NO) – w stanie spoczynku obwód jest rozwarty, a po obróceniu dźwigni w pozycję „OFF” styki zostają rozwarcia. Do funkcji zatrzymania awaryjnego stosuje się właśnie styki NO, które po zadziałaniu rozłącznika rozwierają obwód bezpieczeństwa.
