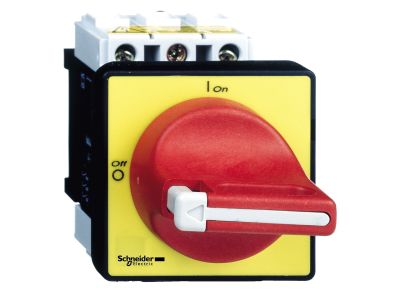

Rozłącznik główny bezpieczeństwa na drzwi TeSys VARIO 20A TeSys | VCD01 Schneider Electric

Opis i Kluczowe Cechy

Rozłącznik główny bezpieczeństwa TeSys VARIO o numerze katalogowym VCD01 to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o najbardziej wymagających aplikacjach przemysłowych. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 20A, co pozwala na bezpieczne zarządzanie obciążeniami w układach napędowych i rozdzielczych. Jako produkt o wysokiej wydajności, gwarantuje niezawodność nawet przy intensywnej eksploatacji w trudnych warunkach środowiskowych.

• Konfiguracja styków: Wyposażony w 3 styki zwierne (3 NO), co zapewnia pełne odcięcie trzech faz zasilających.
• Wszechstronność sieci: Urządzenie jest przystosowane do pracy zarówno w sieciach prądu przemiennego (AC), jak i prądu stałego (DC), co czyni je uniwersalnym komponentem w parkach maszynowych.
• Funkcja izolacyjna: Rozłącznik posiada pełną zdolność izolacyjną, co oznacza, że w pozycji otwartej zapewnia bezpieczną przerwę izolacyjną zgodną z rygorystycznymi normami bezpieczeństwa.
• Intuicyjna sygnalizacja: Czerwony uchwyt na żółtej płycie czołowej jednoznacznie wskazuje na funkcję bezpieczeństwa i zatrzymania awaryjnego (Emergency Stop), ułatwiając szybką reakcję personelu w sytuacjach krytycznych.

Zgodność z Normami

Produkt z serii TeSys VARIO został zaprojektowany i przetestowany zgodnie z międzynarodowymi standardami dotyczącymi aparatury niskiego napięcia. Spełnia wymagania normy IEC 60947-3, co potwierdza jego przydatność jako rozłącznika izolacyjnego. Dzięki wysokiemu poziomowi wydajności, aparat ten może być stosowany w obwodach o wysokich wymaganiach dotyczących bezpieczeństwa funkcjonalnego, wspierając budowę systemów zgodnych z dyrektywą maszynową.

Zastosowanie

Rozłącznik VCD01 znajduje szerokie zastosowanie w sektorze OEM oraz w utrzymaniu ruchu. Jest idealnym wyborem do montażu na drzwiach szaf sterowniczych i rozdzielnic elektrycznych. Główne obszary wykorzystania to:

• Układy awaryjnego zatrzymania maszyn i linii produkcyjnych.
• Lokalne odłączanie zasilania od silników elektrycznych i wentylatorów.
• Zabezpieczanie obwodów sterowniczych w przemyśle ciężkim i spożywczym.
• Izolacja sekcji zasilania w szafach automatyki przemysłowej.

Wskazówki Montażowe

Montaż rozłącznika TeSys VARIO VCD01 jest zoptymalizowany pod kątem oszczędności czasu instalatora. Urządzenie przeznaczone jest do montażu tablicowego (na drzwiach obudowy). Bezpośredni napęd obrotowy eliminuje konieczność stosowania skomplikowanych cięgien, co zwiększa precyzję działania mechanizmu. Podczas instalacji należy zwrócić uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały kontakt elektryczny i uniknąć przegrzewania się styków. Przejrzyste oznaczenia zacisków ułatwiają prawidłowe podłączenie przewodów fazowych.

FAQ

• Czy rozłącznik VCD01 może służyć jako wyłącznik główny? Tak, dzięki czerwono-żółtej kolorystyce i funkcji izolacyjnej, spełnia on wymagania dla rozłączników głównych pełniących funkcję zatrzymania awaryjnego.
• Czy napęd obrotowy jest w zestawie? Tak, urządzenie posiada bezpośredni napęd obrotowy zintegrowany z uchwytem.
• Czy urządzenie obsługuje prąd stały? Tak, konstrukcja rozłącznika pozwala na pracę w obwodach DC, co jest istotne w nowoczesnych systemach zasilania awaryjnego lub fotowoltaice przemysłowej.
