Rozłącznik główny bezpieczeństwa na drzwi TeSys VARIO 12A | VCD02 Schneider Electric

Opis i Kluczowe Cechy

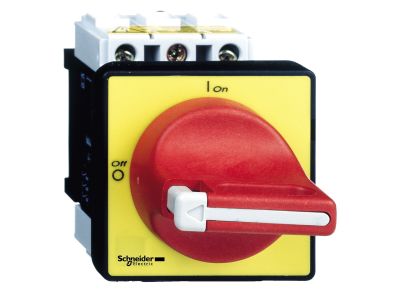

Rozłącznik główny bezpieczeństwa Schneider Electric TeSys VARIO VCD02 to kompletny, 3-biegunowy aparat przeznaczony do montażu na drzwiach. Prąd znamionowy 12 A i napięcie 690 V umożliwiają bezpieczne przełączanie silników o mocy do 4 kW przy 400 V w kategorii AC-23. W skład zestawu wchodzi korpus rozłącznika V02 oraz czerwony uchwyt z żółtą płytą czołową 60×60 mm (KCD1PZ), co gwarantuje szybką identyfikację funkcji wyłącznika awaryjnego.

• Prąd znamionowy 12 A / napięcie 690 V: zapewnia niezawodną pracę w obwodach silnikowych i rozdzielczych bez ryzyka przeciążenia styków.
• Kategoria AC-23 (4 kW @ 400 V): dedykowana do łączenia i rozłączania silników oraz innych obciążeń indukcyjnych, co potwierdza skuteczność w warunkach przemysłowych.
• Centralne mocowanie na drzwiach, stopień ochrony IP65: umożliwia bezpieczną obsługę z zewnątrz szafy sterowniczej, chroniąc aparat przed pyłem i wilgocią.
• Uchwyt zamykany na 3 kłódki (kłódki zamawiane oddzielnie): pozwala na blokowanie w pozycji wyłączonej, zwiększając bezpieczeństwo podczas prac serwisowych.
• Kompletny aparat z uchwytem i płytą czołową: upraszcza montaż i zapewnia zgodność wizualną z normami oznakowania wyłączników awaryjnych.

Zgodność z Normami

Rozłącznik VCD02 posiada certyfikaty międzynarodowe: IEC, UL, CSA, CCC, EAC oraz certyfikaty morskie. Produkt jest zgodny z wymaganiami programu Green Premium (RoHS/REACh), co potwierdza jego ekologiczną konstrukcję i zgodność z przepisami dotyczącymi substancji niebezpiecznych.

Zastosowanie

Rozłącznik główny bezpieczeństwa TeSys VARIO VCD02 znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne odcięcie zasilania maszyny lub urządzenia, zarówno w celach serwisowych, jak i awaryjnych.

• Jako rozłącznik główny i wyłącznik awaryjny w maszynach przemysłowych, liniach produkcyjnych i urządzeniach transportowych.
• Do sterowania i zabezpieczania silników elektrycznych o mocy do 4 kW w instalacjach 400 V AC.
• W szafach sterowniczych i rozdzielnicach wymagających blokady drzwi z zewnętrznym uchwytem IP65.
• W aplikacjach wymagających zgodności z normami bezpieczeństwa maszyn (np. EN 60204-1) oraz certyfikatami morskimi.

Wskazówki Montażowe

Montaż i podłączenie rozłącznika VCD02 powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Aparat montuje się na drzwiach szafy za pomocą centralnego mocowania. Przekrój przewodów należy dobrać do prądu znamionowego 12 A, a moment dokręcania zacisków stosować zgodnie z dokumentacją producenta. Uchwyt umożliwia założenie do trzech kłódek (zamawiane oddzielnie) w celu blokady w pozycji OFF.

FAQ

• Czy rozłącznik jest podświetlany? Nie, standardowy uchwyt KCD1PZ nie posiada podświetlenia. Płytka czołowa jest żółta z czerwonym uchwytem, co zapewnia dobrą widoczność funkcji STOP.
• Jaki stopień ochrony ma rozłącznik po zamontowaniu na drzwiach? Dzięki centralnemu mocowaniu i uszczelce, całość zapewnia stopień ochrony IP65, czyli pyłoszczelność i ochronę przed strugami wody z każdej strony.
• Czy rozłącznik nadaje się do pracy ciągłej jako wyłącznik główny? Tak, jest przystosowany do pracy ciągłej jako rozłącznik główny (izolacja obwodu) oraz do doraźnego wyłączania awaryjnego w kategorii AC-23.
