Rozłącznik główny/awaryjny, zaciski PE/N, 22kW/AC23A, 18,5kW/AC-3, 3P, 63A/AC-21A, w obudowie | 3LD2565-0TB53 Siemens

Alternatywny kod produktu: 3LD25650TB53

Opis i Kluczowe Cechy

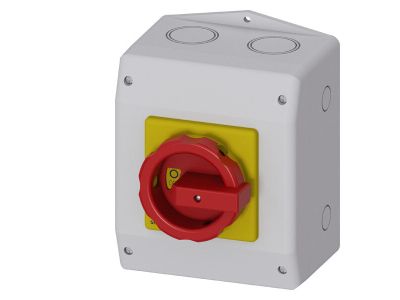

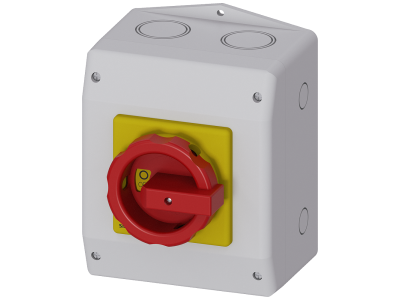

Rozłącznik główny/awaryjny o symbolu 3LD2565-0TB53 to trójbiegunowy rozłącznik w obudowie, przeznaczony do pracy jako wyłącznik główny oraz awaryjne odcięcie zasilania. Oferuje prąd ciągły 63 A w kategorii AC-21A (obciążenia rezystancyjne) oraz moce 22 kW (AC-23A) i 18,5 kW (AC-3) dla obwodów silnikowych. Wyposażony w zintegrowane zaciski PE i N, które ułatwiają bezpieczne podłączenie przewodu ochronnego i neutralnego.

• Prąd znamionowy 63 A (AC-21A): Zapewnia bezpieczną pracę w obwodach o znacznym obciążeniu rezystancyjnym, bez ryzyka przegrzania styków.
• Moc łączeniowa 22 kW (AC-23A): Umożliwia niezawodne załączanie i wyłączanie silników o dużym prądzie rozruchowym, np. w aplikacjach przemysłowych.
• Moc łączeniowa 18,5 kW (AC-3): Przeznaczony do bezpośredniego łączenia silników indukcyjnych – zgodny z typowymi wymaganiami kategorii AC-3.
• Zaciski PE/N wbudowane w obudowę: Upraszczają okablowanie, skracają czas montażu i zapewniają zgodne z normami uziemienie oraz podłączenie przewodu neutralnego.
• Obudowa izolacyjna: Chroni przed przypadkowym dotknięciem części pod napięciem, zwiększając bezpieczeństwo obsługi i konserwacji.

Zgodność z Normami

Rozłącznik spełnia wymagania europejskich norm dotyczących aparatury łączeniowej oraz posiada certyfikat CE. Przeznaczony do stosowania w instalacjach zgodnych z obowiązującymi przepisami – zaleca się montaż i użytkowanie według instrukcji producenta.

Zastosowanie

Rozłącznik główny/awaryjny 3LD2565-0TB53 sprawdza się w instalacjach wymagających bezpiecznego odcięcia zasilania oraz sterowania obwodami silnikowymi i rezystancyjnymi. Typowe zastosowania obejmują:

• Wyłącznik główny w szafach sterowniczych maszyn i urządzeń przemysłowych.
• Awaryjne odcięcie zasilania zgodne z wymogami bezpieczeństwa maszyn (funkcja STOP awaryjny).
• Odłączanie obwodów silnikowych w aplikacjach pomp, wentylatorów, sprężarek i taśmociągów.
• Rozłączanie obciążeń rezystancyjnych, takich jak grzałki czy piece elektryczne.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi normami i instrukcją producenta. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie i zabezpieczyć przed przypadkowym załączeniem. Przewody należy dobierać o przekroju odpowiednim do prądu znamionowego (63 A), a moment dokręcania zacisków stosować zgodnie z dokumentacją techniczną. Obudowę montować na stabilnej powierzchni w pozycji pionowej, zapewniając swobodny dostęp do dźwigni.

FAQ

• Czy rozłącznik ma podświetlenie lub sygnalizację stanu? W dostarczonej specyfikacji nie podano informacji o podświetleniu. Rozłącznik jest urządzeniem mechanicznym – stan załączenia/wyłączenia wskazuje położenie dźwigni. W razie potrzeby sygnalizacji można zastosować dodatkowe akcesoria (np. styki pomocnicze).
• Jaki jest stopień ochrony obudowy (IP)? W danych produktu nie zawarto wartości IP. W przypadku pytań o konkretną odporność na kurz/wilgoć zalecamy sprawdzenie karty katalogowej producenta.
• Jaką kategorię użytkowania wybrać: AC-23A czy AC-3? AC-23A dopuszcza wyższe prądy rozruchowe (np. przy rzadkim łączeniu silników o dużym momencie rozruchowym), AC-3 to standardowa kategoria dla silników indukcyjnych. Moc 22 kW (AC-23A) i 18,5 kW (AC-3) odpowiadają różnym warunkom pracy – wybór zależy od charakterystyki obciążenia i częstotliwości łączeń.
