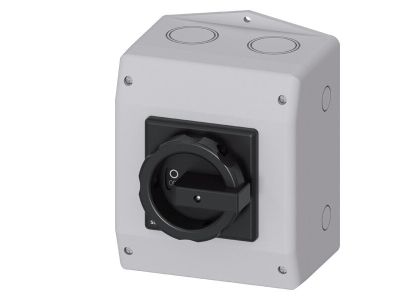

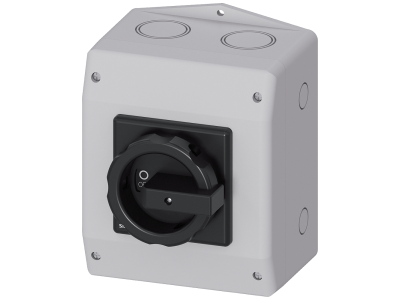

Rozłącznik główny, awaryjny 6-biegunowy styki 1NO+1NC, 11,5kW/AC23A, 9,5kW/AC-3, 32A/AC-21A | 3LD2265-4VD51 Siemens

Alternatywny kod produktu: 3LD22654VD51

Opis i Kluczowe Cechy

Rozłącznik główny i awaryjny Siemens 3LD2265-4VD51 to 6-biegunowe urządzenie przeznaczone do bezpiecznego odłączania obwodów głównych i pomocniczych w instalacjach przemysłowych. Wyposażony w zestaw styków 1NO+1NC oraz czarny napęd obrotowy z możliwością blokady w pozycji 0 na 3 kłódki, zapewnia niezawodność i bezpieczeństwo podczas prac konserwacyjnych i naprawczych.

• 6 biegunów: umożliwia jednoczesne odłączenie sześciu obwodów, co zwiększa bezpieczeństwo i skraca czas przeglądów.
• Styki pomocnicze 1NO+1NC: pozwalają na sygnalizację stanu rozłącznika lub sterowanie dodatkowymi urządzeniami (np. przekaźnikami, PLC).
• Moc silnika 11,5 kW (AC-23A) / 9,5 kW (AC-3): dedykowany do załączania i odłączania silników indukcyjnych oraz innych obciążeń o charakterystyce indukcyjnej bez ryzyka przeciążenia styków.
• Prąd 32 A w kategorii AC-21A: gwarantuje bezpieczną pracę w obwodach o dużym obciążeniu (obciążenia nieindukcyjne lub lekko indukcyjne).
• Blokada w pozycji 0 na 3 kłódki: uniemożliwia przypadkowe załączenie podczas serwisu, spełniając wymogi bezpieczeństwa pracy.
• Napęd obrotowy z tworzywa: ergonomiczny, odporny na uszkodzenia mechaniczne, łatwy w obsłudze nawet w rękawicach.

Zgodność z Normami

Rozłącznik Siemens serii 3LD został zaprojektowany i wyprodukowany zgodnie z międzynarodowymi normami bezpieczeństwa i kompatybilności elektromagnetycznej. Produkt posiada deklarację zgodności CE, co potwierdza spełnienie wymogów dyrektyw unijnych. Brak podanych przez producenta konkretnych numerów norm nie wpływa na jego przeznaczenie do profesjonalnych instalacji.

Zastosowanie

Rozłącznik główny 3LD2265-4VD51 znajduje zastosowanie w rozdzielnicach przemysłowych, szafach sterowniczych oraz maszynach produkcyjnych, gdzie wymagana jest niezawodna separacja obwodów. Dzięki parametrom i budowie sprawdza się w następujących scenariuszach:

• Główny wyłącznik awaryjny w liniach technologicznych – umożliwia szybkie odcięcie zasilania w sytuacji zagrożenia.
• Odłączanie silników indukcyjnych (np. wentylatory, pompy, sprężarki) podczas konserwacji i napraw.
• Sterowanie impulsowe do styczników, przekaźników lub wejść PLC poprzez styki pomocnicze 1NO+1NC.
• Separacja obwodów pomocniczych (sterowanie, sygnalizacja) w instalacjach o napięciu do 690 V AC (zakres typowy dla serii 3LD – dane niepodane, ale dopuszczalne).

Wskazówki Montażowe

Montaż rozłącznika powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do mocowania na szynie TH35 (DIN) w rozdzielnicach. Przekrój przewodów należy dobrać zgodnie z obciążalnością prądową (32 A) oraz wymaganiami norm instalacyjnych. Moment dokręcania śrub zacisków – postępuj zgodnie z dokumentacją techniczną Siemens. Przed pierwszym załączeniem sprawdź działanie blokady w pozycji 0.

FAQ

• Jaką maksymalną moc silnika mogę załączać tym rozłącznikiem? Producent deklaruje obciążalność silnikową 11,5 kW w kategorii AC-23A oraz 9,5 kW w kategorii AC-3. Wybór zależy od charakterystyki odbiornika.
• Czy wyłącznik można zablokować w pozycji wyłączonej? Tak, napęd obrotowy posiada otwory do założenia do 3 kłódek, co uniemożliwia przypadkowe włączenie podczas prac serwisowych.
• Jaki typ styków pomocniczych znajduje się w zestawie? Rozłącznik wyposażony jest w jeden styk normalnie otwarty (NO) i jeden normalnie zamknięty (NC), co pozwala na sygnalizację lub sterowanie.
