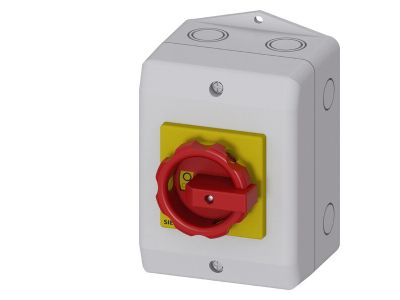

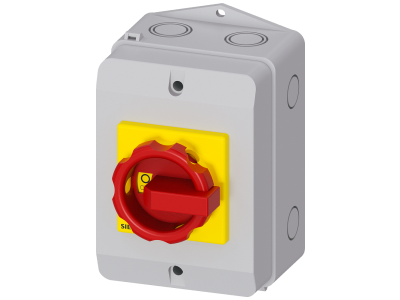

Rozłącznik główny, awaryjny 4-biegunowy zacisk PE, 7,5kW/AC23A, 5,5kW/AC-3, 16A/AC-21A | 3LD2064-1TC53 Siemens

Alternatywny kod produktu: 3LD20641TC53

Opis i Kluczowe Cechy

Rozłącznik główny, awaryjny 4-biegunowy o symbolu 3LD2064-1TC53 przeznaczony jest do łączenia obwodów głównych i pomocniczych oraz załączania silników indukcyjnych i innych obciążeń podczas prac konserwacyjnych i naprawczych. Wyposażony w żółto-czerwony napęd obrotowy z możliwością blokowania w pozycji 0 na 3 kłódki, zapewnia bezpieczeństwo obsługi i jednoznaczną sygnalizację stanu. Obudowa z tworzywa gwarantuje trwałość i izolację.

• Prąd znamionowy 16 A w kategorii AC-21A: umożliwia bezpieczne odłączanie obciążeń głównych i pomocniczych o znacznym prądzie pracy bez ryzyka przegrzania styków.
• Moc łączna 7,5 kW w kategorii AC-23A: pozwala na załączanie silników indukcyjnych i obciążeń o wysokim prądzie rozruchowym, co ułatwia konserwację i naprawy.
• Moc łączna 5,5 kW w kategorii AC-3: gwarantuje niezawodną pracę przy przełączaniu silników klatkowych w warunkach normalnej eksploatacji.
• Żółto-czerwony napęd obrotowy: zapewnia intuicyjną i szybką identyfikację pozycji załączenia/wyłączenia, zwiększając bezpieczeństwo operatora.
• Blokada w pozycji 0 na 3 kłódki: umożliwia fizyczne zabezpieczenie przed przypadkowym załączeniem podczas prac serwisowych, spełniając wymogi bezpieczeństwa pracy.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw Unii Europejskiej i posiada oznakowanie CE, co potwierdza zgodność z obowiązującymi normami dotyczącymi bezpieczeństwa i kompatybilności. Gwarantuje to niezawodne działanie w instalacjach przemysłowych i komercyjnych.

Zastosowanie

Rozłącznik 3LD2064-1TC53 znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne odłączanie obwodów głównych, awaryjne wyłączanie maszyn oraz zabezpieczenie przed przypadkowym załączeniem podczas konserwacji.

• Jako wyłącznik główny w rozdzielnicach przemysłowych i szafach sterowniczych.
• Do awaryjnego wyłączania silników i innych odbiorników w liniach produkcyjnych.
• Do odłączania obwodów pomocniczych podczas prac naprawczych i konserwacyjnych.
• W instalacjach wymagających widocznej, manualnej przerwy obwodu z możliwością blokady.

Wskazówki Montażowe

Montaż urządzenia może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Rozłącznik przeznaczony jest do mocowania na szynie TH35 (DIN). Przekrój przyłączanych przewodów należy dobrać do prądu znamionowego zgodnie z obowiązującymi przepisami. Momenty dokręcania zacisków oraz szczegółowe wytyczne montażowe znajdują się w dokumentacji producenta. Przed rozpoczęciem prac zawsze upewnij się, że obwód nie jest pod napięciem.

FAQ

• Czy rozłącznik nadaje się do pracy jako wyłącznik awaryjny? Tak, żółto-czerwony napęd obrotowy oraz możliwość blokowania w pozycji 0 czynią go odpowiednim do funkcji wyłącznika awaryjnego zgodnie z przeznaczeniem.
• Ile kłódek można jednocześnie założyć na blokadę? Blokada w pozycji 0 przewidziana jest na maksymalnie 3 kłódki, co pozwala na zabezpieczenie rozłącznika przez kilka osób jednocześnie.
• Czy rozłącznik można montować w dowolnej pozycji? Urządzenie jest przystosowane do montażu na szynie DIN w typowej rozdzielnicy. Dla zachowania trwałości i poprawności działania zaleca się montaż w pozycji pionowej zgodnie z dokumentacją producenta.
