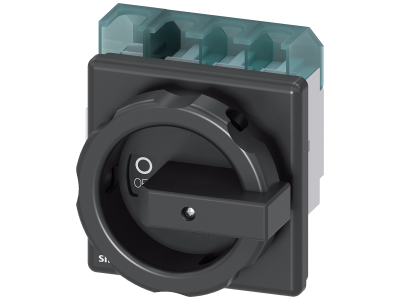

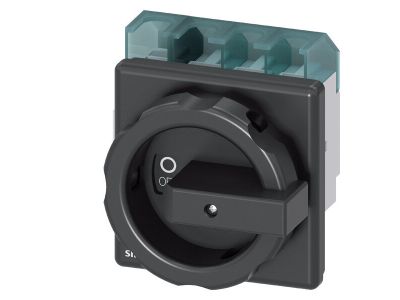

Rozłącznik główny, awaryjny 4-biegunowy 22kW/AC23A, 18,5kW/AC-3, 63A/AC-21A | 3LD2504-1TL51 Siemens

Alternatywny kod produktu: 3LD25041TL51

Opis i Kluczowe Cechy

Rozłącznik główny awaryjny 4-biegunowy o symbolu 3LD2504-1TL51 przystosowany do pracy w kategoriach użytkowych AC-21A (63 A), AC-23A (22 kW) oraz AC-3 (18,5 kW). Dzięki wielokategoriowej charakterystyce sprawdza się zarówno przy obciążeniach rezystancyjnych, jak i przy sterowaniu silnikami. Konstrukcja 4-biegunowa umożliwia jednoczesne odłączanie wszystkich faz i przewodu neutralnego, co zwiększa bezpieczeństwo obsługi.

• 4-biegunowy: umożliwia jednoczesne odłączanie trzech faz i przewodu neutralnego – pełne odcięcie zasilania bez ryzyka przepływu prądów wyrównawczych
• 63 A w kategorii AC-21A: bezpieczna praca przy obciążeniach rezystancyjnych (np. piece, grzejniki) bez ryzyka przegrzania styków
• 22 kW w kategorii AC-23A: odpowiedni do łączenia silników i obciążeń indukcyjnych o mocy do 22 kW, z uwzględnieniem prądów rozruchowych
• 18,5 kW w kategorii AC-3: dedykowany do rozruchu i zatrzymywania silników klatkowych (np. pompy, wentylatory) – wytrzymałość na przeciążenia rozruchowe
• Przeznaczenie awaryjne: szybkie i niezawodne odcięcie zasilania w sytuacjach zagrożenia – zgodnie z wymogami bezpieczeństwa maszyn

Zgodność z Normami

Produkt spełnia wymagania dyrektyw Unii Europejskiej i posiada oznaczenie CE. Zgodność z normami serii EN 60947 (łączniki niskonapięciowe) gwarantuje bezpieczną i niezawodną pracę w instalacjach przemysłowych i komercyjnych.

Zastosowanie

Rozłącznik główny awaryjny 4-biegunowy 3LD2504-1TL51 jest przeznaczony do odłączania zasilania w rozdzielnicach głównych i podrozdzielnicach, a także jako wyłącznik bezpieczeństwa w maszynach i urządzeniach. Sprawdza się w instalacjach wymagających jednoczesnego rozłączenia wszystkich przewodów fazowych i neutralnego.

• Odłączanie zasilania w rozdzielnicach głównych obiektów przemysłowych i komercyjnych
• Jako wyłącznik awaryjny (bezpieczeństwa) w maszynach, liniach produkcyjnych i urządzeniach technologicznych
• Sterowanie silnikami w kategoriach AC-3 i AC-23A (np. wentylatory, pompy, kompresory)
• Zabezpieczenie przed przypadkowym załączeniem podczas prac serwisowych i konserwacyjnych

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie i zabezpieczyć obwód przed przypadkowym załączeniem. Rozłącznik przeznaczony jest do montażu na szynie nośnej TH35 (DIN). Przekrój przewodów oraz moment dokręcania zacisków należy dobrać zgodnie z dokumentacją producenta, aby zapewnić trwałe i bezpieczne połączenie.

FAQ

• Jaki jest prąd znamionowy ciągły (Ith) tego rozłącznika? W danych producenta podano prąd 63 A dla kategorii AC-21A (obciążenia rezystancyjne). Brak informacji o prądzie Ith, jednak dla obciążeń rezystancyjnych 63 A jest wartością graniczną. W kategoriach silnikowych wartość prądu zależy od mocy i napięcia.
• Czy rozłącznik nadaje się do pracy jako wyłącznik awaryjny? Tak, nazwa produktu wskazuje na przeznaczenie awaryjne. Jest to rozłącznik główny awaryjny, umożliwiający szybkie odcięcie zasilania w sytuacjach zagrożenia. Montaż i użycie zgodnie z instrukcją producenta.
• Ile biegunów ma ten rozłącznik? Jest to wersja 4-biegunowa, co oznacza, że rozłącza trzy fazy (L1, L2, L3) oraz przewód neutralny (N). Umożliwia to całkowite odizolowanie obwodu od źródła zasilania.
