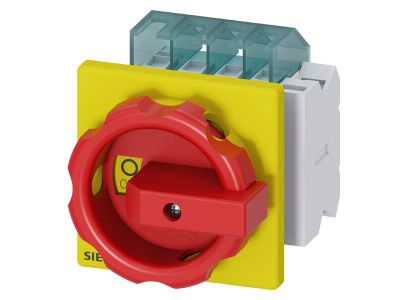

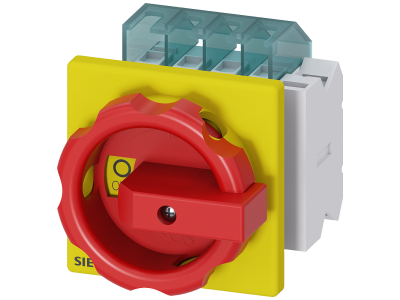

Rozłącznik główny, awaryjny 3-biegunowy 7,5kW/AC23A, 5,5kW/AC-3, 16A/AC-21A, 1NO+1NC | 3LD2003-1TP53 Siemens

Alternatywny kod produktu: 3LD20031TP53

Opis i Kluczowe Cechy

Rozłącznik główny awaryjny 3‑biegunowy o symbolu 3LD2003‑1TP53 przeznaczony jest do bezpiecznego odłączania i załączania obwodów w warunkach obciążenia. Oferuje prąd znamionowy 16 A w kategorii AC‑21A, co gwarantuje pewną pracę w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków. Dzięki zdolności łączeniowej 7,5 kW w kategorii AC‑23A oraz 5,5 kW w kategorii AC‑3 umożliwia sterowanie silnikami zarówno przy rozruchu, jak i w normalnej eksploatacji. Wyposażono go w zestyk pomocniczy 1NO+1NC, który pozwala na sygnalizację stanu pracy lub realizację blokad.

• Prąd znamionowy 16 A (AC‑21A): Bezpieczna praca w obwodach o znacznym obciążeniu ciągłym – minimalne ryzyko przegrzania styków.
• Moc łączeniowa 7,5 kW (AC‑23A) i 5,5 kW (AC‑3): Zdolność do niezawodnego załączania i wyłączania silników przy rozruchu i w normalnej eksploatacji.
• 3 bieguny: Odpowiedni do trójfazowych aplikacji przemysłowych i budynkowych.
• Styki pomocnicze 1NO+1NC: Umożliwiają zdalną sygnalizację stanu załączenia lub realizację blokad w układach sterowania.
• Funkcja wyłącznika awaryjnego: Spełnia wymagania dotyczące bezpiecznego odłączenia energii w sytuacjach awaryjnych.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi i standardem DIN. Posiada certyfikat CE, potwierdzający spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Montaż i eksploatacja zgodne z dokumentacją techniczną producenta.

Zastosowanie

Rozłącznik główny awaryjny 3LD2003‑1TP53 znajduje zastosowanie w układach zasilania i sterowania, gdzie wymagane jest bezpieczne odłączanie obciążenia oraz sygnalizacja stanu pracy. Sprawdza się zarówno w instalacjach przemysłowych, jak i budynkowych.

• Główny wyłącznik w rozdzielnicach elektrycznych – umożliwia odłączenie zasilania całej instalacji lub jej części.
• Wyłącznik awaryjny maszyn i urządzeń – zapewnia szybkie i bezpieczne przerwanie dopływu energii w sytuacji zagrożenia.
• Sterowanie silnikami – rozruch i zatrzymanie przy obciążeniach silnikowych w kategoriach AC‑23A i AC‑3.
• Układy sygnalizacji i blokad – zestyk pomocniczy 1NO+1NC pozwala na zdalne monitorowanie stanu łącznika lub realizację sekwencji blokujących.

Wskazówki Montażowe

Montaż rozłącznika może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania i zabezpiecz przed przypadkowym załączeniem. Przewody należy podłączać zgodnie z dokumentacją producenta, zwracając uwagę na dobór przekroju do prądu znamionowego oraz moment dokręcania zacisków. Urządzenie przeznaczone jest do montażu w rozdzielnicy, w miejscu zapewniającym odpowiednią wentylację i ochronę przed czynnikami zewnętrznymi.

FAQ

• Czy rozłącznik posiada podświetlenie (LED)? Nie, w tym modelu nie przewidziano podświetlenia. Sygnalizacja stanu pracy możliwa jest za pomocą zestyków pomocniczych 1NO+1NC.
• Jaki jest stopień ochrony (IP)? Standardowo dla aparatury montowanej wewnątrz rozdzielnic przyjmuje się IP20. W przypadku zastosowania w trudnych warunkach środowiskowych należy stosować dodatkowe obudowy ochronne.
• Jaki jest tryb pracy styków głównych? Styki główne pracują w kategoriach użytkowych AC‑21A (obciążenia nieindukcyjne/lekko indukcyjne), AC‑23A (obciążenia silnikowe z dużym prądem rozruchowym) oraz AC‑3 (rozruch i wybieg silników klatkowych).
