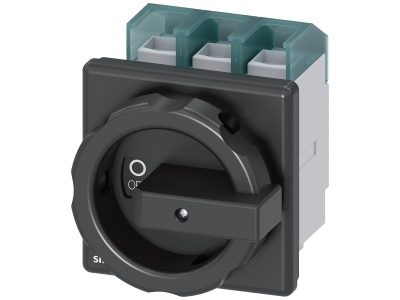

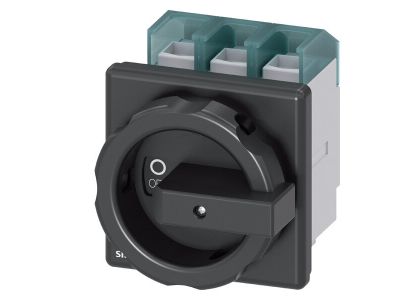

Rozłącznik główny, awaryjny 3-biegunowy 37KW/AC23A, 30kW/AC-3, 100A/AC-21A | 3LD2704-0TK51 Siemens

Przejdź na koniec galerii

Przejdź na początek galerii

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu

Siemens

Producent

Siemens

Kod

1166785

EAN

4011209403604

Kod Producenta

3LD2704-0TK51

Rozłącznik główny, awaryjny 3-biegunowy 37KW/AC23A, 30kW/AC-3, 100A/AC-21A

Informacja o Produkcie

Alternatywny kod produktu: 3LD27040TK51

Opis i Kluczowe Cechy

Rozłącznik główny awaryjny 3-biegunowy 3LD2704-0TK51 został zaprojektowany do bezpiecznego odłączania obwodów elektrycznych w instalacjach przemysłowych. Dzięki trzem kategoriom użytkowym zapewnia elastyczność w sterowaniu różnymi typami odbiorników: 37 kW przy AC-23A (obwody silnikowe z dużym prądem rozruchowym), 30 kW przy AC-3 (przełączanie silników w normalnych warunkach) oraz 100 A przy AC-21A (obciążenia rezystancyjne i mieszane).

3-biegunowa konstrukcja: równoczesne odłączanie trzech faz zwiększa bezpieczeństwo i niezawodność rozłączania.
Kategoria użytkowa AC-23A (37 kW): dedykowana do odłączania obwodów silnikowych z wysokim prądem rozruchowym – minimalizuje ryzyko uszkodzenia styków.
Kategoria użytkowa AC-3 (30 kW): optymalna do przełączania silników w normalnej pracy, zapewniając długą żywotność mechaniczną i elektryczną.
Kategoria użytkowa AC-21A (100 A): wysoka obciążalność prądowa dla obwodów rezystancyjnych i mieszanych – bezpieczna praca nawet przy znacznym obciążeniu.
Zastosowanie jako rozłącznik główny i awaryjny: spełnia wymogi bezpieczeństwa w szafach sterowniczych i na liniach produkcyjnych.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz standardów DIN. Posiada certyfikat CE, potwierdzający zgodność z dyrektywami Unii Europejskiej. Przeznaczony do stosowania w instalacjach przemysłowych zgodnie z przepisami bezpieczeństwa.

Zastosowanie

Rozłącznik 3LD2704-0TK51 znajduje zastosowanie wszędzie tam, gdzie wymagane jest pewne i bezpieczne odłączanie urządzeń od zasilania. Dzięki trzem kategoriom użytkowym sprawdza się w różnorodnych scenariuszach.

Główny wyłącznik odcinający zasilanie w szafach sterowniczych i rozdzielnicach przemysłowych.
Awaryjne odłączanie maszyn i urządzeń zgodnie z wymogami norm bezpieczeństwa.
Sterowanie i przełączanie silników elektrycznych (kategorie AC-3, AC-23A).
Obwody z obciążeniami rezystancyjnymi, np. piece, grzałki, piece przemysłowe (kategoria AC-21A).

Wskazówki Montażowe

Montaż rozłącznika może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest pozbawiony napięcia. Połączenia wykonuj zgodnie z dokumentacją techniczną producenta, stosując przewody o przekroju dobranym do prądu znamionowego. Moment dokręcania zacisków musi być zgodny z zaleceniami producenta. Urządzenie przeznaczone jest do montażu na szynie DIN TH35 lub w obudowie izolacyjnej – szczegóły montażu znajdziesz w karcie katalogowej.

FAQ

Czy ten rozłącznik nadaje się do odłączania obwodów silnikowych z dużym prądem rozruchowym? Tak, kategoria użytkowa AC-23A o mocy 37 kW została zaprojektowana do bezpiecznego odłączania silników z wysokim prądem rozruchowym.
Jaki jest stopień ochrony (IP) tego rozłącznika? Stopień ochrony nie został podany w dostępnych danych. Aby uzyskać szczegółowe informacje, sprawdź kartę katalogową producenta.
Czy mogę go używać jako wyłącznika głównego w szafie sterowniczej? Owszem, rozłącznik jest przeznaczony do pracy jako wyłącznik główny i awaryjny, zgodnie z wymogami bezpieczeństwa w instalacjach przemysłowych.
