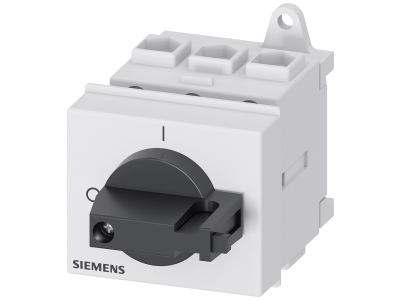

Rozłącznik główny/awaryjny, 11,5kW/AC23A, 9,5kW/AC-3, 3P, 32A/AC-21A, montaż w rozdzielnicy | 3LD2230-0TK11 Siemens

Alternatywny kod produktu: 3LD22300TK11

Opis i Kluczowe Cechy

Rozłącznik główny/awaryjny oznaczony symbolem 3LD2230-0TK11 to 3-biegunowy aparat łączeniowy przeznaczony do pracy w kategoriach użytkowania AC-21A (prąd znamionowy 32 A) oraz AC-23A/AC-3 (moc 11,5 kW / 9,5 kW). Konstrukcja umożliwia bezpieczne odłączanie obciążeń rezystancyjnych i indukcyjnych w rozdzielnicach głównych oraz w charakterze wyłącznika awaryjnego.

• Prąd znamionowy 32 A (AC-21A): Zapewnia bezpieczną pracę w obwodach rezystancyjnych, takich jak ogrzewanie czy oświetlenie, bez ryzyka przeciążenia styków.
• Moc łączeniowa 11,5 kW (AC-23A) / 9,5 kW (AC-3): Umożliwia sterowanie silnikami indukcyjnymi i obciążeniami o wysokim prądzie rozruchowym, gwarantując niezawodność w aplikacjach przemysłowych.
• Konstrukcja 3-biegunowa (3P): Pozwala na jednoczesne odłączenie wszystkich przewodów fazowych, spełniając wymagania dla rozłączników głównych i awaryjnych.
• Montaż w rozdzielnicy na szynie TH35 (standard branżowy): Ułatwia instalację w standardowych rozdzielnicach modułowych, oszczędzając miejsce i skracając czas montażu.
• Kategorie użytkowania AC-21A, AC-23A, AC-3: Gwarantują szeroki zakres zastosowań – od obwodów rezystancyjnych po silniki i obciążenia indukcyjne.

Zgodność z Normami

Rozłącznik spełnia wymagania europejskich norm bezpieczeństwa i posiada certyfikat CE. Jako rozłącznik awaryjny jest zgodny z przepisami dotyczącymi bezpieczeństwa maszyn i instalacji elektrycznych.

Zastosowanie

Dzięki parametrom 32 A (AC-21A) oraz 11,5 kW (AC-23A) / 9,5 kW (AC-3) rozłącznik sprawdza się w wielu scenariuszach przemysłowych i komercyjnych:

• Rozłącznik główny w rozdzielnicach budynków przemysłowych, handlowych i użyteczności publicznej.
• Wyłącznik awaryjny w maszynach i urządzeniach, umożliwiający bezpieczne odcięcie zasilania w sytuacji zagrożenia.
• Sterowanie silnikami elektrycznymi (wentylatory, pompy, sprężarki) o mocy do 9,5 kW w kategorii AC-3.
• Odłączanie obwodów rezystancyjnych, takich jak piece grzewcze, grzałki czy systemy oświetleniowe, z prądem do 32 A.

Wskazówki Montażowe

Montaż rozłącznika może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Urządzenie przeznaczone jest do montażu na szynie TH35 w rozdzielnicy. Przed przystąpieniem do prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest odłączony od źródła zasilania. Przekrój przewodów dobierz zgodnie z obowiązującymi normami do prądu znamionowego 32 A. Moment dokręcania śrub zacisków stosuj zgodnie z dokumentacją techniczną producenta.

FAQ

• Czy rozłącznik nadaje się do wyłączania awaryjnego? Tak, aparat został zaprojektowany jako rozłącznik główny/awaryjny. Zapewnia widoczną przerwę styków i umożliwia bezpieczne odcięcie zasilania w sytuacjach awaryjnych.
• Jaki jest stopień ochrony rozłącznika? W danych technicznych nie podano konkretnego stopnia IP. W standardowej zabudowie w rozdzielnicy aparat osiąga stopień ochrony IP20 (ochrona przed dostępem do części niebezpiecznych palcem). Do pracy w środowiskach z wyższym zapyleniem lub wilgotnością wymagana jest rozdzielnica o odpowiedniej klasie szczelności.
• Czy wymaga dodatkowego zabezpieczenia nadprądowego? Tak, rozłącznik nie posiada własnej funkcji wyłącznika nadprądowego. W obwodzie należy zainstalować odpowiednie zabezpieczenie (np. wyłącznik nadprądowy lub bezpieczniki), dobrane do przewidywanego prądu zwarciowego i charakterystyki obciążenia.
