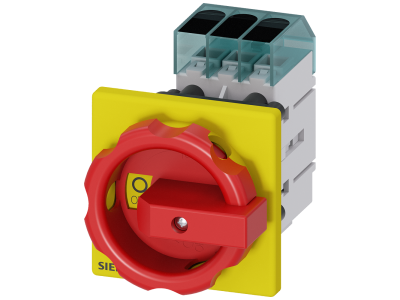

Rozłącznik izolacyjny SENTRON Iu 16 A wyłącznik główny 3-bieg. | 3LD3054-0TK53 Siemens

Alternatywny kod produktu: 3LD30540TK53

Opis i Kluczowe Cechy

Rozłącznik izolacyjny SENTRON z serii 3LD3 (symbol 3LD3054-0TK53) to 3-biegunowy wyłącznik główny i awaryjny o prądzie znamionowym Iu = 16 A. Zapewnia bezpieczne odłączanie obciążeń w obwodach trójfazowych, co chroni zarówno personel, jak i maszyny przed skutkami zwarć i przeciążeń. Dzięki modułowej konstrukcji urządzenie można szybko zamontować w szafach sterowniczych i rozdzielczych.

• Prąd znamionowy Iu = 16 A: Gwarantuje pewną separację obwodów o znacznym obciążeniu, np. silników indukcyjnych, bez ryzyka przegrzania styków.
• 3 bieguny (3P): Umożliwia jednoczesne odłączanie trzech faz, co jest niezbędne w układach trójfazowych (silniki, klimatyzacja, wentylacja).
• Modułowa budowa: Ułatwia montaż na płycie montażowej, szynie TH35 lub w rozdzielaczu, a także szybki montaż łączników pomocniczych i zacisku N/PE.
• Możliwość zastosowania napędu obrotowego (bezpośredniego lub ze sprzęgłem drzwiowym): Umożliwia wygodne i bezpieczne odłączanie sieci nawet przy zamkniętych drzwiach szafy.
• Uniwersalność mechaniczna: Jedna wielkość obudowy obejmuje zakres od 16 A do 63 A, co upraszcza projektowanie i magazynowanie.

Zgodność z Normami

Rozłącznik izolacyjny SENTRON 3LD3 spełnia wymagania odpowiednich norm europejskich oraz posiada certyfikat CE, co potwierdza jego bezpieczeństwo i przydatność do zastosowań przemysłowych. Produkt przeznaczony do montażu i użytkowania zgodnie z obowiązującymi przepisami.

Zastosowanie

Uniwersalna konstrukcja oraz parametry elektryczne sprawiają, że rozłącznik doskonale sprawdza się jako wyłącznik główny i awaryjny w wielu obszarach przemysłu i automatyki budynkowej.

• Bezpieczne odłączanie silników indukcyjnych trójfazowych (pompy, sprężarki, wentylatory).
• Sterowanie i odłączanie systemów klimatyzacji i wentylacji w budynkach komercyjnych.
• Instalacja w szafach sterowniczych i rozdzielczych małych maszyn (piły, frezarki, betoniarki, maszyny do obróbki drewna).
• Zastosowanie jako wyłącznik awaryjny (stop awaryjny) zgodnie z wymogami bezpieczeństwa maszyn.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją producenta oraz obowiązującymi normami. Przed przystąpieniem do prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest pozbawiony potencjału. Rozłącznik mocuje się na szynie DIN TH35, płycie montażowej lub rozdzielaczu – moment dokręcania śrub zacisków należy dostosować do zaleceń producenta. Przekrój przewodów dobierz do prądu znamionowego obwodu.

FAQ

• Czy rozłącznik może być używany jako wyłącznik awaryjny? Tak, produkt został zaprojektowany jako łącznik główny i wyłącznik awaryjny do bezpiecznego odłączania obciążeń w maszynach i instalacjach.
• Czy urządzenie posiada podświetlenie? Nie, rozłącznik nie jest wyposażony w podświetlenie. Do sygnalizacji stanu zaleca się stosowanie osobnych lamp kontrolnych.
• Jaki jest tryb pracy styku? Jest to styk izolacyjny (rozłącznik) przeznaczony do odłączania obwodu przy braku obciążenia lub w stanach awaryjnych – nie służy do częstego łączenia pod obciążeniem roboczym.
