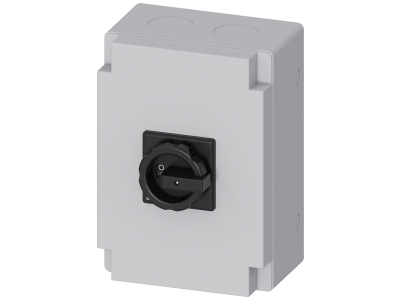

Rozłącznik główny 3-bieg. ze stykami 1NO+1NC i zaciskiem N,37kW | 3LD2766-1GP51 Siemens

Alternatywny kod produktu: 3LD27661GP51

Opis i Kluczowe Cechy

Rozłącznik główny 3-bieg. o symbolu 3LD2766-1GP51 to urządzenie przeznaczone do odłączania obciążeń o mocy do 37 kW. Wyposażony w trzy bieguny główne, dodatkowy zacisk neutralny N oraz zestyk pomocniczy 1NO+1NC, umożliwia kompleksowe zarządzanie obwodem zasilania.

• 3-biegunowa konstrukcja: Pozwala na jednoczesne odłączenie wszystkich trzech faz, co jest wymagane przy odłączaniu zasilania silników trójfazowych.
• Dodatkowy zacisk N: Zapewnia miejsce dla przewodu neutralnego, eliminując potrzebę stosowania osobnej szyny N i upraszcza okablowanie rozdzielnicy.
• Styki pomocnicze 1NO+1NC: Umożliwiają przekazanie informacji o stanie rozłącznika do układów sterowania (PLC, przekaźniki) lub blokad – zwiększa to bezpieczeństwo i możliwość zdalnego monitorowania.
• Moc do 37 kW: Gwarantuje wystarczającą obciążalność dla typowych odbiorników przemysłowych, takich jak silniki, pompy czy wentylatory.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw Unii Europejskiej i posiada oznaczenie CE. Jest zgodny z ogólnymi normami bezpieczeństwa dla rozłączników niskiego napięcia.

Zastosowanie

Rozłącznik główny 3LD2766-1GP51 znajduje zastosowanie w instalacjach wymagających bezpiecznego odłączania zasilania z możliwością sygnalizacji stanu. Idealnie sprawdzi się w następujących scenariuszach:

• Odłączanie zasilania maszyn i urządzeń przemysłowych (silniki, pompy, wentylatory) o mocy do 37 kW.
• Główny wyłącznik w rozdzielnicach sterowniczych i szafach zasilających.
• Sterowanie awaryjne (funkcja wyłącznika głównego) z sygnalizacją położenia do systemu BMS lub PLC.
• Instalacje wymagające odłączania przewodu neutralnego wraz z fazami.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją techniczną producenta. Przed rozpoczęciem jakichkolwiek prac należy bezwzględnie odłączyć napięcie i zabezpieczyć obwód przed przypadkowym załączeniem. Przekroje przewodów należy dobrać zgodnie z obciążeniem (do 37 kW) oraz normami. Dokręcanie zacisków powinno odbywać się z momentem określonym w instrukcji – zaleca się użycie klucza dynamometrycznego.

FAQ

• Czy rozłącznik posiada podświetlenie (LED)? Nie, w danych produktu nie przewidziano podświetlenia. Stan urządzenia można kontrolować za pomocą zestyku pomocniczego 1NO+1NC.
• Jaki jest stopień ochrony IP? Producent nie podaje konkretnego stopnia ochrony. Typowo dla rozłączników montowanych w suchych rozdzielnicach wewnętrznych przyjmuje się IP20. W przypadku montażu w innych warunkach należy zastosować odpowiednią obudowę.
• Jaki jest tryb pracy styków pomocniczych? Styki pomocnicze to jeden zestyk zwierny (NO) i jeden rozwierny (NC). Służą do sygnalizacji załączenia/wyłączenia rozłącznika.
