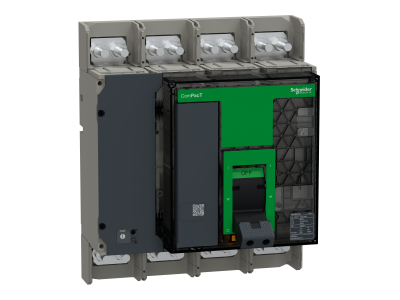

Rozłącznik, ComPacT NS1600 NA, 4P, stacjonarny, sterowanie ręczne, 1600A | C160S4NAFM Schneider Electric

Opis i Kluczowe Cechy

Rozłącznik ComPacT NS1600 NA w wersji 4-biegunowej, sterowany ręcznie, to zaawansowane urządzenie do izolowania i sterowania obwodami elektrycznymi o prądzie roboczym 1600A. Przeznaczony do montażu stacjonarnego z przednimi przyłączami, zapewnia niezawodną pracę w instalacjach o napięciu roboczym do 690V AC. Ergonomiczna rączka ułatwia obsługę, a nowoczesny design wpisuje się w aktualne trendy w aparaturze modułowej.

• Prąd roboczy 1600A (AC23A): Gwarantuje stabilne działanie przy wysokich obciążeniach – idealne do zasilania głównych obwodów w rozdzielnicach przemysłowych i budynkach użyteczności publicznej.
• 4-biegunowa konstrukcja: Izolowanie wszystkich faz jednocześnie zapewnia pełną ochronę układu podczas prac konserwacyjnych lub awaryjnych.
• Sterowanie ręczne z ergonomiczną rączką: Płynna i precyzyjna obsługa, z możliwością montażu styku pomocniczego bezprzewodowego OF/SD w protokole ZigBee.
• Przednie przyłącza: Ułatwione okablowanie i konserwacja, skrócony czas montażu w szafach rozdzielczych.
• Zgodność z normami IEC 60947-1 i IEC 60947-3: Spełnia międzynarodowe standardy bezpieczeństwa i niezawodności dla aparatury łączeniowej.

Zgodność z Normami

Rozłącznik ComPacT NS1600 NA spełnia wymagania norm międzynarodowych IEC 60947-1 oraz IEC 60947-3 dotyczących aparatury łączeniowej i sterowania. Produkt posiada deklarację zgodności CE i jest zaprojektowany zgodnie z najwyższymi standardami bezpieczeństwa elektrycznego.

Zastosowanie

Rozłącznik ComPacT NS1600 NA przeznaczony jest do sterowania i izolowania obwodów elektrycznych w instalacjach o wysokim prądzie roboczym, gdzie wymagana jest niezawodność i precyzja działania.

• Główne rozłączniki w rozdzielnicach przemysłowych i budynkach użyteczności publicznej.
• Izolowanie obwodów przy pracach konserwacyjnych lub remontowych w instalacjach o napięciu do 690V AC.
• Zasilanie głównych obwodów w zakładach produkcyjnych, centrach danych i budynkach biurowych.
• Stosowanie w systemach automatyki budynkowej i instalacjach, gdzie wymagana jest separacja obwodów zasilających.

Wskazówki Montażowe

Montaż rozłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją techniczną. Urządzenie należy montować w pozycji pionowej na stabilnej konstrukcji, z zapewnieniem odpowiednich odstępów izolacyjnych. Przed przyłączeniem kabli należy upewnić się, że napięcie zostało odłączone. Dokręcenie zacisków powinno odbywać się z zalecanym momentem skręcającym, aby zagwarantować pewny kontakt elektryczny i uniknąć przegrzewania. Po montażu konieczne jest sprawdzenie działania mechanizmu i izolacyjności.

FAQ

• Czy rozłącznik ComPacT NS1600 NA można stosować w instalacjach 3-fazowych? Tak, w wersji 4-biegunowej izoluje wszystkie cztery przewody (3 fazy + neutralny), co umożliwia pełną separację obwodu.
• Jaki jest maksymalny prąd zwarciowy, jaki może wytrzymać rozłącznik? Dane nie zawierają informacji o prądzie zwarciowym. Wymagane dane należy sprawdzić w dokumentacji technicznej producenta lub kartach katalogowych.
• Czy istnieje możliwość zdalnego sterowania rozłącznikiem? Tak, urządzenie wyposażone jest w możliwość montażu styku pomocniczego bezprzewodowego OF/SD w protokole ZigBee, co umożliwia integrację z systemami automatyki.
