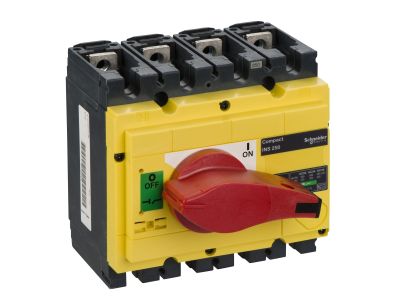

Rozłącznik Compact INS INV INS250 żółto-czerwony 250A 4P | 31127 Schneider Electric

Opis i Kluczowe Cechy

Rozłącznik Compact INS INV INS250 o symbolu 31127 to czterobiegunowe urządzenie przeznaczone do bezpiecznego odłączania obwodów pod napięciem. Prąd znamionowy 250 A umożliwia stosowanie w instalacjach o dużym zapotrzebowaniu mocy bez ryzyka przeciążenia styków. Charakterystyczna żółto-czerwona dźwignia zapewnia szybką identyfikację stanu pracy.

• Prąd znamionowy 250 A: pozwala na obsługę obwodów o znacznym obciążeniu, minimalizując ryzyko przegrzania i wydłużając żywotność aparatu.
• 4 bieguny (4P): umożliwia jednoczesne rozłączenie wszystkich faz i przewodu neutralnego (w zależności od konfiguracji sieci), co zwiększa bezpieczeństwo podczas prac serwisowych.
• Żółto-czerwona dźwignia: wyraźny wizualny sygnał stanu załączony/wyłączony – ułatwia pracę w warunkach słabego oświetlenia i przyspiesza identyfikację.
• Kompaktowa obudowa serii INS: oszczędza miejsce w rozdzielnicy, upraszcza montaż na szynie TH35.

Zgodność z Normami

Rozłącznik został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada oznaczenie CE. Jego konstrukcja i parametry spełniają wymagania stawiane aparaturze rozłącznikowej stosowanej w instalacjach niskiego napięcia.

Zastosowanie

Rozłącznik Compact INS INV INS250 znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne, ręczne odłączanie obwodów pod obciążeniem. Sprawdza się w rozdzielnicach głównych, rozdzielnicach przemysłowych oraz w instalacjach budynków komercyjnych.

• Główne wyłączniki zasilania w rozdzielnicach, umożliwiające bezpieczne odcięcie dopływu energii do całego obiektu lub jego strefy.
• Rozłączanie obwodów o dużym prądzie (do 250 A) w celu przeprowadzenia konserwacji, modernizacji lub awaryjnego wyłączenia.
• Instalacje w obiektach przemysłowych, magazynach, halach produkcyjnych, gdzie priorytetem jest szybka i jednoznaczna identyfikacja stanu łącza.
• Jako element zabezpieczeń w systemach dystrybucji energii – w połączeniu z bezpiecznikami lub wyłącznikami nadprądowymi.

Wskazówki Montażowe

Montaż i wszelkie prace przy rozłączniku mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN). Przed zamocowaniem należy upewnić się, że szyna jest prawidłowo uziemiona, a przewody dobrano do prądu znamionowego 250 A oraz warunków zwarciowych instalacji. Moment dokręcania śrub zacisków należy stosować zgodnie z dokumentacją producenta (zalecany klucz dynamometryczny). Po zakończeniu montażu sprawdzić poprawność działania dźwigni i oznakowanie stanów.

FAQ

• Jaki prąd znamionowy ma rozłącznik 31127? Prąd znamionowy wynosi 250 A.
• Ile biegunów posiada ten rozłącznik? Urządzenie jest czterobiegunowe (4P).
• Jaki kolor ma dźwignia rozłącznika? Dźwignia wykonana jest w kolorze żółto-czerwonym, co zapewnia wyraźny wizualny kontrast między stanem załączenia a wyłączenia.
