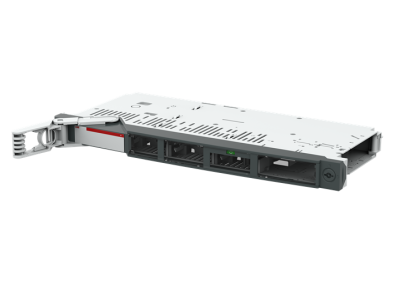

Rozłącznik bezpiecznikowy XRG00-50/5-3P 3P 160A 690V do systemu szyn 50mm | 1SEP204480R1500 ABB

Alternatywny kod produktu: 1SEP204480R1500

Opis i Kluczowe Cechy

Rozłącznik bezpiecznikowy XRG00-50/5-3P (symbol 1SEP204480R1500) to niezawodne rozwiązanie dla instalacji wymagających wysokiego prądu znamionowego. Zaprojektowany do współpracy z systemem szyn 50mm, obsługuje prąd znamionowy 160A przy napięciu 690V. Trójbiegunowa konstrukcja zapewnia równomierne obciążenie faz, co zwiększa trwałość i bezpieczeństwo instalacji.

• 3-biegunowa budowa (3P): Zapewnia symetryczne rozłożenie obciążenia między fazami, minimalizując ryzyko jednostronnego przeciążenia w instalacjach trójfazowych.
• Prąd znamionowy 160A: Odpowiedni do zasilania odbiorników o średnim i dużym poborze mocy w instalacjach przemysłowych i budynkach użyteczności publicznej.
• Napięcie znamionowe 690V: Wysoka wytrzymałość na napięcie robocze, umożliwiająca stosowanie w sieciach o podwyższonym napięciu.
• System szyn 50mm: Kompatybilny z szeroką gamą rozdzielnic i szaf elektrycznych, ułatwiający montaż i wymianę.
• Wysoka niezawodność i bezpieczeństwo: Zapewnia stabilną pracę nawet w trudnych warunkach eksploatacyjnych, z wbudowaną ochroną przed zwarciami.

Zgodność z Normami

Rozłącznik spełnia wymagania norm międzynarodowych, w tym IEC/EN 60947-3 dotyczących rozłączników, rozłączników izolacyjnych i zestyków zwierających. Produkt posiada deklarację zgodności CE oraz spełnia wymogi dyrektyw unijnych w zakresie bezpieczeństwa elektrycznego.

Zastosowanie

Rozłącznik bezpiecznikowy XRG00-50/5-3P znajduje szerokie zastosowanie w instalacjach wymagających pewnego i bezpiecznego odłączania obwodów.

• Instalacje przemysłowe – zasilanie maszyn i urządzeń o dużym poborze mocy.
• Budynki użyteczności publicznej – panele rozdzielcze w biurowcach, szkołach, szpitalach.
• Systemy rozdzielcze w zakładach produkcyjnych – jako główne lub podrzędne punkty odłączania.
• Stacje transformatorowe i sieci średniego napięcia – tam, gdzie wymagana jest separacja obwodów dla celów konserwacyjnych.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia w instalacji. Rozłącznik należy zamontować na szynie 50mm, zachowując odpowiednie odstępy izolacyjne zgodnie z dokumentacją techniczną. Wkręty mocujące należy dokręcić z zalecanym momentem, aby zapewnić stabilność mechaniczną i elektryczną. Przed uruchomieniem należy sprawdzić poprawność połączeń i brak luzów w stykach.

FAQ

• Czy rozłącznik można stosować w instalacjach zasilanych napięciem 400V? Tak, rozłącznik XRG00-50/5-3P posiada napięcie znamionowe 690V, co pozwala na stosowanie zarówno w sieciach 400V, jak i 690V.
• Czy istnieje możliwość rozbudowy rozłącznika o dodatkowe moduły? Tak, producent oferuje szeroką gamę akcesoriów, takich jak napędy silnikowe, systemy kontroli wkładek EFM czy moduły komunikacyjne ITS2 – szczegółowe informacje znajdują się w dokumentacji technicznej.
• Jakie są zalecane odstępy izolacyjne przy montażu? Dokładne wartości odstępów izolacyjnych są określone w normie IEC/EN 60947-3 i dokumentacji technicznej producenta. Zaleca się przestrzeganie wymagań producenta rozdzielnicy.
