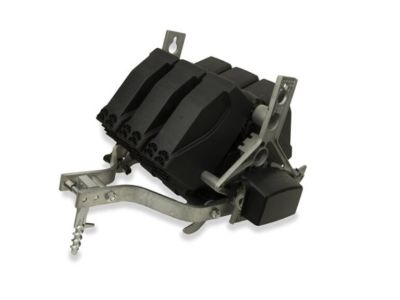

Rozłącznik bezpiecznikowy słupowy 3P+PEN,400A, Al/Cu2x(50-240)mm2, 6xKG43.6+1xKG91, SZ400.322 | SZ400.322 Ensto

Opis i Kluczowe Cechy

Rozłącznik bezpiecznikowy słupowy SZ400.322 marki ENSTO to zaawansowane rozwiązanie elektroenergetyczne zaprojektowane do pracy w sieciach napowietrznych niskiego napięcia. Urządzenie charakteryzuje się konfiguracją 3P+PEN, co pozwala na kompleksowe zabezpieczenie i rozłączanie obwodów trójfazowych z uwzględnieniem przewodu ochronno-neutralnego. Prąd znamionowy wynoszący 400A umożliwia bezpieczną eksploatację w wymagających punktach rozdziału energii, zapewniając wysoką wydajność prądową bez ryzyka przegrzania styków.

• Wszechstronność przyłączy: Zastosowane zaciski pozwalają na podłączenie przewodów aluminiowych (Al) oraz miedzianych (Cu) o przekroju od 50 mm² do 240 mm², co daje inżynierom dużą elastyczność podczas projektowania i modernizacji sieci.
• Kompletny zestaw montażowy: Produkt dostarczany jest z zestawem 6 zacisków KG43.6 oraz 1 zaciskiem KG91, co gwarantuje pewne i trwałe połączenie elektryczne.
• Wytrzymała konstrukcja: Obudowa wykonana z materiałów odpornych na promieniowanie UV oraz ekstremalne warunki atmosferyczne zapewnia długowieczność urządzenia w środowisku zewnętrznym.

Zgodność z Normami

Rozłącznik SZ400.322 został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami europejskimi dotyczącymi aparatury rozdzielczej i sterowniczej niskiego napięcia. Spełnienie wymagań normy IEC 60947-3 gwarantuje bezpieczeństwo obsługi oraz niezawodność działania w funkcji rozłącznika izolacyjnego. Produkt posiada certyfikację CE, co potwierdza jego dopuszczenie do stosowania w profesjonalnych instalacjach elektroenergetycznych na terenie Unii Europejskiej.

Zastosowanie

Głównym obszarem zastosowania rozłącznika ENSTO SZ400.322 są napowietrzne linie elektroenergetyczne niskiego napięcia budowane na bazie przewodów izolowanych typu AsXSn. Urządzenie idealnie sprawdza się jako:

• Zabezpieczenie główne odgałęzień linii napowietrznych.
• Punkt rozłączania i sekcjonowania sieci w celu ułatwienia prac konserwacyjnych.
• Zabezpieczenie transformatorów słupowych po stronie niskiego napięcia.
• Złącze kablowo-napowietrzne w miejscach przejścia linii napowietrznej w kabel ziemny.

Wskazówki Montażowe

Montaż rozłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania: Należy stosować klucze dynamometryczne, aby zapewnić optymalny docisk przewodów w zaciskach Al/Cu (50-240 mm²), co zapobiega utlenianiu się styków i powstawaniu łuku elektrycznego.
• Przygotowanie przewodów: W przypadku żył aluminiowych zaleca się usunięcie warstwy tlenków i zastosowanie pasty stykowej przed wprowadzeniem przewodu do zacisku.
• Pozycjonowanie: Rozłącznik należy montować na słupie w sposób zapewniający swobodny dostęp dla personelu technicznego operującego drążkiem izolacyjnym.

FAQ

• Czy rozłącznik obsługuje wkładki bezpiecznikowe NH? Tak, konstrukcja jest przystosowana do standardowych wkładek bezpiecznikowych o rozmiarze odpowiadającym prądowi znamionowemu 400A.
• Czy zestaw zawiera wszystkie niezbędne zaciski? Tak, model SZ400.322 jest dostarczany w komplecie z 6 sztukami zacisków KG43.6 oraz 1 sztuką KG91, co pozwala na pełną instalację systemu 3P+PEN.
• Czy urządzenie można montować na każdym rodzaju słupa? Rozłącznik jest uniwersalny i przy użyciu odpowiednich uchwytów montażowych może być instalowany na słupach betonowych, żerdziach wirowanych oraz konstrukcjach stalowych.
