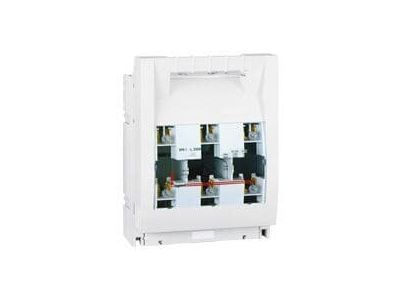

Rozłącznik bezpiecznikowy skrzynkowy NH SPX 1 250A | 605204 Legrand

Opis i Kluczowe Cechy

Rozłącznik bezpiecznikowy skrzynkowy NH SPX 1 o numerze referencyjnym 605204 to zaawansowane rozwiązanie od renomowanego producenta LEGRAND, zaprojektowane z myślą o profesjonalnych systemach rozdziału energii. Urządzenie charakteryzuje się prądem nominalnym łączeniowym In wynoszącym 250 A, co pozwala na bezpieczną obsługę obwodów o dużym obciążeniu w instalacjach przemysłowych i komercyjnych. Wielkość rozłącznika oraz dedykowanych wkładek bezpiecznikowych została określona jako rozmiar 1 (NH1).

Kluczową zaletą urządzenia jest możliwość rozłączania obwodów pod obciążeniem, co znacząco podnosi elastyczność operacyjną systemu. Konstrukcja została wyposażona w przezroczystą pokrywę, która umożliwia szybki i bezpieczny podgląd stanu wkładki bezpiecznikowej bez konieczności otwierania aparatu. Mechanizm zapewnia jednoczesne rozłączanie wszystkich biegunów, co gwarantuje pełną izolację obwodu w trakcie prac serwisowych. Przyłączenie przewodów realizowane jest za pomocą solidnych zacisków śrubowych M10, zapewniających trwały styk elektryczny i minimalizację strat energii.

• Prąd znamionowy: 250 A – idealny do zabezpieczania głównych linii zasilających.
• Kategorie użytkowania: AC23B oraz DC22B, co potwierdza zdolność do łączenia obciążeń o charakterze rezystancyjnym i indukcyjnym.
• Bezpieczeństwo: Przezroczysta obudowa ułatwiająca inspekcję wizualną.
• Modułowość: Możliwość doposażenia w akcesorium nr ref 6052 30 do sygnalizacji położenia pokrywy.

Zgodność z Normami

Produkt został zaprojektowany i wykonany w ścisłej zgodności z międzynarodową normą IEC/EN 60947-3. Norma ta definiuje rygorystyczne wymagania dotyczące rozłączników, odłączników oraz zestawów łączników bezpiecznikowych w zakresie ich właściwości izolacyjnych oraz zdolności do bezpiecznego przerywania prądów roboczych i przeciążeniowych. Dzięki temu użytkownik ma pewność, że aparat spełnia najwyższe standardy bezpieczeństwa obowiązujące na rynku europejskim.

Zastosowanie

Rozłącznik SPX 1 250A znajduje szerokie zastosowanie w sektorze elektroenergetycznym. Jest dedykowany do montażu w rozdzielnicach niskiego napięcia, w tym w systemach modułowych XL3 marki Legrand. Dzięki swojej uniwersalności może być stosowany jako:

• Główne zabezpieczenie w szafach sterowniczych i rozdzielczych.
• Zabezpieczenie odpływów w systemach szyn zbiorczych o rozstawie 60 mm.
• Element izolacyjny w układach zasilania awaryjnego i przemysłowych liniach produkcyjnych.

Wskazówki Montażowe

Urządzenie oferuje elastyczne opcje instalacji, co ułatwia pracę elektroinstalatorom. Montaż może odbywać się bezpośrednio na płycie montażowej za pomocą śrub lub na systemie szyn zbiorczych o rozstawie 60 mm. W przypadku systemów szynowych, konstrukcja umożliwia podłączenie przewodów zarówno od góry, jak i od dołu, co pozwala na optymalne ułożenie kabli wewnątrz rozdzielnicy. Przy dokręcaniu zacisków śrubowych M10 należy zachować odpowiedni moment dokręcania, aby zapewnić optymalną przewodność i zapobiec przegrzewaniu się styków. Należy pamiętać, że wkładki bezpiecznikowe nożowe NH1 nie wchodzą w skład zestawu i muszą być zamawiane oddzielnie, zgodnie z charakterystyką chronionego odbiornika.

FAQ

• Czy rozłącznik można montować na szynie DIN? Nie, ten model jest przeznaczony do montażu na płycie montażowej lub systemie szyn zbiorczych 60 mm.
• Czy wkładki bezpiecznikowe są w zestawie? Nie, wkładki bezpiecznikowe nożowe NH należy dobrać i zamówić oddzielnie, dopasowując je do prądu znamionowego obwodu.
• Czy urządzenie pozwala na pracę w obwodach prądu stałego? Tak, rozłącznik posiada kategorię użytkowania DC22B, co umożliwia jego stosowanie w określonych aplikacjach prądu stałego.
• Jak sprawdzić, czy bezpiecznik jest przepalony? Stan wkładki można zweryfikować wzrokowo przez przezroczystą pokrywę przednią bez konieczności demontażu urządzenia.
