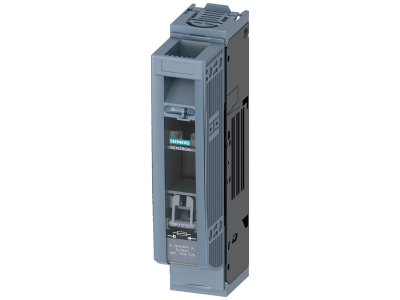

Rozłącznik izolacyjny bezpiecznikowy 3NP1, 1-bieg., NH00, 160 A, SENTRON | 3NP1131-1CA10 Siemens

Alternatywny kod produktu: 3NP11311CA10

Opis i Kluczowe Cechy

Rozłącznik izolacyjny bezpiecznikowy Siemens SENTRON 3NP1131-1CA10 to jednobiegunowe urządzenie o prądzie znamionowym 160 A, przystosowane do wkładek bezpiecznikowych wielkości NH00. Dzięki modułowej konstrukcji i wygodnej technice przyłączeniowej zapewnia niezawodne odłączanie obwodów oraz ochronę przed przeciążeniem i zwarciem. Przeznaczony do montażu na szynie TH35, w systemie szyn zbiorczych lub bezpośrednio na ścianie.

• Prąd znamionowy 160 A: umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu, minimalizując ryzyko przegrzania styków i przewodów.
• Wkładki bezpiecznikowe NH00: gwarantują skuteczną ochronę zwarciową i przeciążeniową przy zachowaniu kompaktowych wymiarów rozłącznika.
• Ochrona reach-round i przed dotykiem: zabezpiecza personel przed przypadkowym kontaktem z częściami przewodzącymi prąd podczas montażu i eksploatacji.
• Duże okienka kontrolne: umożliwiają szybką i łatwą identyfikację stanu wkładek bezpiecznikowych bez konieczności demontażu osłon.
• Elastyczność montażu: możliwość instalacji na szynie montażowej TH35, na dnie rozdzielnicy lub w systemie szyn zbiorczych Siemens 8US – dostosowanie do różnych warunków zabudowy.
• Możliwość zaplombowania i zamknięcia: zabezpiecza przed nieautoryzowanym dostępem i przypadkowym załączeniem obwodu.

Zgodność z Normami

Rozłącznik izolacyjny bezpiecznikowy Siemens 3NP1131-1CA10 spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikację CE. Produkt jest zgodny z ogólnymi standardami DIN dotyczącymi rozłączników izolacyjnych i osprzętu bezpiecznikowego, co potwierdza jego bezpieczeństwo i niezawodność w instalacjach przemysłowych.

Zastosowanie

Dzięki wysokiej obciążalności prądowej i kompaktowej budowie rozłącznik 3NP1131-1CA10 sprawdza się w wielu obszarach instalacji elektrycznych, zarówno w przemyśle, jak i infrastrukturze komercyjnej.

• Odłączanie i zabezpieczanie obwodów odbiorników przemysłowych (silniki, piece, układy sterowania) przed przeciążeniem i zwarciem.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach jako element odłączający umożliwiający bezpieczne prace serwisowe.
• Integracja z systemami automatyki budynkowej i sterowania, gdzie wymagane jest ręczne rozłączenie z możliwością blokady.
• Instalacje w szynach zbiorczych 8US tam, gdzie konieczna jest szybka wymiana wkładek bezpiecznikowych i kontrola stanu zabezpieczeń.

Wskazówki Montażowe

Montaż rozłącznika izolacyjnego może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP (do 1 kV) i odpowiednią wiedzę z zakresu instalacji elektrycznych. Przed przystąpieniem do jakichkolwiek prac należy bezwzględnie odłączyć napięcie i zabezpieczyć obwód przed przypadkowym załączeniem. Urządzenie montuje się na szynie TH35 (DIN) lub w systemie szyn zbiorczych Siemens 8US zgodnie z instrukcją producenta. Momenty dokręcania śrub przyłączeniowych oraz przekrój przewodów muszą być dobrane do prądu znamionowego 160 A i wartości zwarciowych instalacji. Po zakończeniu montażu zaleca się sprawdzenie poprawności działania mechanizmu rozłączania oraz zaplombowanie pokrywy w pozycji wyłączonej.

FAQ

• Czy rozłącznik 3NP1131-1CA10 posiada podświetlenie? Nie, urządzenie nie jest wyposażone w podświetlenie LED. Stan wkładek bezpiecznikowych można sprawdzić poprzez duże okienka kontrolne w pokrywie.
• Jaki jest stopień ochrony tego rozłącznika? W zależności od wariantu zabudowy rozłącznik może osiągać stopień ochrony do IP40 (np. w zamkniętej rozdzielnicy). Dokładną wartość należy sprawdzić w dokumentacji technicznej konkretnego systemu montażowego.
• Jaką funkcję pełni rozłącznik – czy rozłącza obwód pod obciążeniem? Rozłączniki izolacyjne bezpiecznikowe są przeznaczone do odłączania obwodu w stanie bezprądowym (funkcja izolacyjna) oraz do wymiany wkładek bezpiecznikowych. Nie są przystosowane do łączenia prądów roboczych pod obciążeniem.
