Rozłącznik bezpiecznikowy R 303 35A 3P | 606707 Legrand

Opis i Kluczowe Cechy

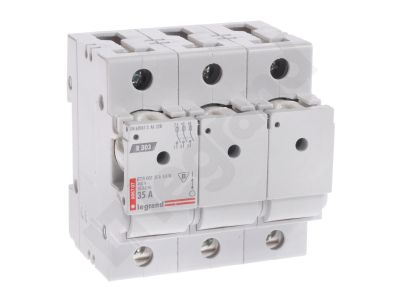

Rozłącznik bezpiecznikowy R 303 o numerze referencyjnym 606707 to zaawansowany aparat modułowy renomowanej marki LEGRAND, zaprojektowany z myślą o profesjonalnych instalacjach elektroenergetycznych. Urządzenie charakteryzuje się konstrukcją trójbiegunową (3P), co pozwala na jednoczesne zabezpieczenie i rozłączanie trzech faz w obwodach o napięciu znamionowym 400 V~. Prąd znamionowy urządzenia wynosi 35 A, co czyni go idealnym rozwiązaniem do ochrony odbiorników o średniej mocy oraz rozdzielnic piętrowych i głównych.

Kluczową cechą rozłącznika jest jego uniwersalność w zakresie stosowanych zabezpieczeń. Aparat jest dedykowany do współpracy z wkładkami topikowymi typu D 02, jednak dzięki przemyślanej konstrukcji, możliwe jest stosowanie wkładek o mniejszym prądzie znamionowym, dopasowanych do specyfiki chronionego obwodu. Szerokość aparatu wynosi 4,5 modułu (standard 17,5 mm), co zapewnia optymalne wykorzystanie przestrzeni w rozdzielnicy przy zachowaniu odpowiednich parametrów chłodzenia i izolacji.

• Trójbiegunowa konstrukcja: Zapewnia pełną kontrolę nad obwodami trójfazowymi.
• Prąd znamionowy 35 A: Pozwala na bezpieczną pracę w wymagających instalacjach przemysłowych i komercyjnych.
• Kompatybilność z wkładkami D 02: Standardowe rozwiązanie ułatwiające serwis i wymianę elementów eksploatacyjnych.
• Elastyczność doboru wkładek: Możliwość stosowania wkładek o charakterystykach gG oraz gL.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi aparatury modułowej niskiego napięcia. Rozłącznik Legrand R 303 spełnia wymagania w zakresie bezpieczeństwa użytkowania oraz trwałości mechanicznej i elektrycznej. Zastosowanie wysokiej jakości materiałów izolacyjnych gwarantuje odporność na prądy pełzające oraz wysoką wytrzymałość termiczną, co jest kluczowe przy współpracy z wkładkami topikowymi gG i gL, które mogą generować znaczne ilości ciepła podczas długotrwałego obciążenia.

Zastosowanie

Rozłącznik bezpiecznikowy R 303 35A znajduje szerokie zastosowanie w nowoczesnym budownictwie oraz przemyśle. Jest niezastąpiony w miejscach, gdzie wymagana jest wysoka zdolność zwarciowa oraz selektywność zabezpieczeń. Idealnie sprawdza się jako:

• Zabezpieczenie główne w rozdzielnicach mieszkaniowych i domowych.
• Ochrona obwodów zasilających maszyny i urządzenia w zakładach produkcyjnych.
• Zabezpieczenie pionów zasilających w budynkach wielorodzinnych.
• Element systemów automatyki budynkowej, gdzie wymagane jest pewne odłączenie zasilania na czas prac konserwacyjnych.

Wskazówki Montażowe

Montaż aparatu powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Rozłącznik jest przystosowany do montażu na standardowej szynie wsporczej TH35 (DIN). Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania zacisków: Należy stosować odpowiednią siłę docisku, aby zapewnić trwały kontakt elektryczny i uniknąć przegrzewania się styków.
• Prawidłowe osadzenie wkładki: Wkładka topikowa D 02 musi być stabilnie umieszczona w gnieździe przed zamknięciem rozłącznika.
• Przestrzeń w rozdzielnicy: Ze względu na szerokość 4,5 modułu, należy zaplanować odpowiednią ilość miejsca na szynie DIN.
• Oznakowanie: Zaleca się czytelne opisanie obwodu chronionego przez rozłącznik na elewacji rozdzielnicy.

FAQ

• Czy w rozłączniku można stosować wkładki D 01? Tak, konstrukcja pozwala na zastosowanie wkładek o wielkości odpowiedniej dla danego typu aparatu (D 01 lub D 02), przy zachowaniu odpowiednich adapterów lub parametrów prądowych.
• Jakie charakterystyki wkładek są obsługiwane? Aparat jest przystosowany do pracy z wkładkami o charakterystykach gG (ogólnego przeznaczenia) oraz gL (ochrona kabli i przewodów).
• Czy produkt zawiera wkładki w zestawie? Standardowo rozłączniki dostarczane są bez wkładek topikowych, co pozwala na ich indywidualny dobór do potrzeb instalacji.
• Do czego służy atrapa wkładki wymieniona w opisie? Atrapa wykonana z materiału izolacyjnego służy do zabezpieczenia pustych gniazd w rozłączniku, zapewniając bezpieczeństwo i estetykę instalacji.
