Rozłącznik bezpiecznikowy R 303 20A 3P | 606705 Legrand

Opis i Kluczowe Cechy

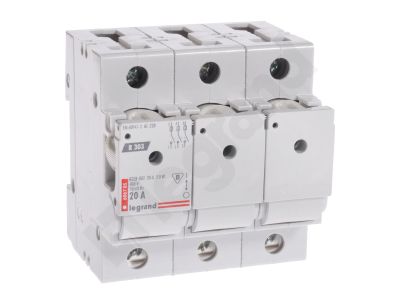

Rozłącznik bezpiecznikowy Legrand R 303 o numerze referencyjnym 606705 to zaawansowany aparat modułowy zaprojektowany do skutecznej ochrony instalacji elektrycznych przed skutkami zwarć i przeciążeń. Urządzenie charakteryzuje się konstrukcją trójbiegunową (3P), co pozwala na jednoczesne rozłączanie trzech faz w obwodach prądu przemiennego o napięciu znamionowym 400 V~. Prąd znamionowy urządzenia wynosi 20 A, co czyni go idealnym rozwiązaniem dla średniej wielkości odbiorników mocy w sektorze komercyjnym i przemysłowym.

• Kompatybilność z wkładkami: Aparat jest przystosowany do współpracy z wkładkami topikowymi typu D 02. Konstrukcja pozwala również na stosowanie wkładek o mniejszym prądzie znamionowym, dopasowanych gabarytowo do gniazda (D 01 lub D 02), co zwiększa elastyczność konfiguracyjną systemu.
• Charakterystyka pracy: Urządzenie wspiera wkładki o charakterystykach gG oraz gL, zapewniając pełnozakresową ochronę kabli i przewodów.
• Wymiary modułowe: Szerokość aparatu wynosi 4,5 modułu (przy standardzie 17,5 mm na moduł), co pozwala na optymalne zagospodarowanie miejsca w rozdzielnicy.
• Bezpieczeństwo eksploatacji: Możliwość zastosowania izolacyjnej atrapy wkładki w celach serwisowych lub zabezpieczających nieużywane gniazda.

Zgodność z Normami

Produkt marki Legrand został zaprojektowany i wykonany zgodnie z rygorystycznymi normami europejskimi dotyczącymi aparatury niskiego napięcia. Rozłącznik spełnia wymagania techniczne stawiane osprzętowi bezpiecznikowemu, co gwarantuje wysoką zdolność zwarciową oraz niezawodność izolacyjną. Zastosowanie materiałów o wysokiej odporności termicznej i mechanicznej zapewnia długowieczność urządzenia nawet w trudnych warunkach eksploatacyjnych, typowych dla rozdzielnic głównych i obiektowych.

Zastosowanie

Rozłącznik R 303 20A znajduje szerokie zastosowanie w profesjonalnych instalacjach elektroenergetycznych. Jest dedykowany do:

• Zabezpieczania obwodów zasilających w budownictwie wielorodzinnym i użyteczności publicznej.
• Ochrony silników i urządzeń technologicznych w zakładach przemysłowych, gdzie wymagana jest pewność zadziałania ochrony topikowej.
• Systemów automatyki budynkowej jako element rozłączający i zabezpieczający sekcje zasilania.
• Instalacji, w których priorytetem jest selektywność zabezpieczeń dzięki zastosowaniu wymiennych wkładek topikowych gG/gL.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Rozłącznik jest przystosowany do montażu na standardowej szynie montażowej DIN (TH35). Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania zacisków: Należy stosować odpowiednią siłę docisku, aby zapewnić trwały kontakt elektryczny i uniknąć przegrzewania się styków przy prądzie 20 A.
• Dobór przewodów: Przekrój przewodów przyłączeniowych powinien być dobrany zgodnie z obciążalnością prądową długotrwałą oraz prądem znamionowym rozłącznika.
• Wymiana wkładek: Wymiana wkładek topikowych powinna odbywać się wyłącznie przy odłączonym obciążeniu, co gwarantuje bezpieczeństwo operatora.

FAQ

• Czy w rozłączniku można stosować wkładki o mniejszym prądzie niż 20A? Tak, konstrukcja aparatu pozwala na montaż wkładek o mniejszym prądzie znamionowym, pod warunkiem zachowania odpowiedniej wielkości fizycznej wkładki (D 01 lub D 02).
• Jaka jest szerokość urządzenia w rozdzielnicy? Urządzenie zajmuje 4,5 modułu, co przekłada się na około 78,75 mm szerokości na szynie DIN.
• Czy produkt zawiera wkładki topikowe w zestawie? Standardowo rozłączniki dostarczane są bez wkładek topikowych, co pozwala na ich indywidualny dobór zależnie od potrzeb instalacji.
