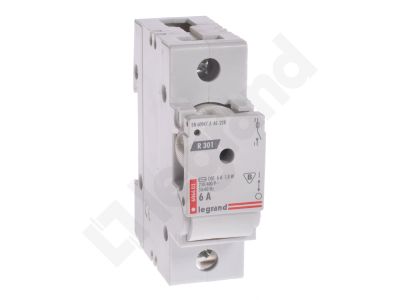

Rozłącznik bezpiecznikowy R 301 6A 1P | 606602 Legrand

Opis i Kluczowe Cechy

Rozłącznik bezpiecznikowy R 301 6A 1P marki LEGRAND o numerze katalogowym 606602 to profesjonalny aparat modułowy zaprojektowany do skutecznej ochrony instalacji elektrycznych przed skutkami zwarć i przeciążeń. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 6 A, co pozwala na precyzyjne zabezpieczanie obwodów o niskim poborze mocy. Konstrukcja aparatu jest przystosowana do współpracy z wkładkami topikowymi typu D 01 o charakterystykach gG (ogólnego przeznaczenia) oraz gL (ochrona kabli i przewodów). Unikalną cechą tego modelu jest możliwość stosowania wkładek o mniejszym prądzie znamionowym niż prąd znamionowy aparatu, co zwiększa elastyczność projektową. Szerokość urządzenia wynosi 1,5 modułu (co odpowiada 26,25 mm), zapewniając optymalne rozmieszczenie komponentów w rozdzielnicy.

• Prąd znamionowy: 6 A – idealny do precyzyjnej ochrony odbiorników.
• Typ wkładki: D 01 – standard przemysłowy zapewniający wysoką zdolność wyłączalną.
• Konstrukcja jednobiegunowa: Przeznaczona do pracy w układach 230/400 V~.
• Elastyczność: Możliwość montażu atrapy wkładki wykonanej z materiału izolacyjnego (dostępna w asortymencie dodatkowym).

Zgodność z Normami

Rozłącznik Legrand R 301 został zaprojektowany i wykonany zgodnie z europejskimi normami dotyczącymi aparatury niskiego napięcia. Zastosowanie wysokiej jakości materiałów izolacyjnych gwarantuje bezpieczeństwo użytkowania oraz trwałość mechaniczną. Produkt spełnia wymogi bezpieczeństwa stawiane urządzeniom przeznaczonym do montażu w rozdzielnicach zgodnych z normą IEC/EN 60947-3, co potwierdza jego przydatność w wymagających aplikacjach B2B.

Zastosowanie

Aparat znajduje szerokie zastosowanie zarówno w budownictwie mieszkaniowym, jak i komercyjnym oraz przemysłowym. Jest dedykowany do:

• Zabezpieczania obwodów sterowania i automatyki.
• Ochrony linii zasilających o niskim obciążeniu.
• Zastosowań w rozdzielnicach głównych i oddziałowych jako element selektywnego zabezpieczenia.
• Współpracy z wkładkami topikowymi gG/gL w celu ochrony przewodów przed przegrzaniem.

Wskazówki Montażowe

Urządzenie jest przystosowane do montażu na standardowej szynie wsporczej TH35 (DIN). Podczas instalacji należy pamiętać o następujących zasadach:

• Szerokość montażowa: Należy zarezerwować 1,5 modułu (26,25 mm) w rzędzie rozdzielnicy.
• Podłączenie: Zapewnić odpowiedni moment dokręcania zacisków, aby uniknąć wzrostu rezystancji zestyku.
• Wymiana wkładki: Przed wymianą wkładki topikowej należy upewnić się, że obwód jest odłączony, a nowa wkładka posiada parametry zgodne z projektem instalacji.

FAQ

• Czy w rozłączniku 6A można zastosować mniejszą wkładkę? Tak, konstrukcja pozwala na zastosowanie wkładek o mniejszym prądzie znamionowym, dopasowanych do wielkości D 01.
• Jaka jest szerokość aparatu? Rozłącznik zajmuje 1,5 modułu, czyli 26,25 mm na szynie DIN.
• Czy produkt zawiera wkładkę w zestawie? Zazwyczaj wkładki topikowe należy dokupić osobno, dobierając odpowiednią charakterystykę (gG lub gL) do potrzeb instalacji.
