Rozłącznik bezpiecznikowy NH2 3P 400A 690VAC szyny 60mm zasilanie/odpływ śruba M10, LT | LT253 Hager

Opis i Kluczowe Cechy

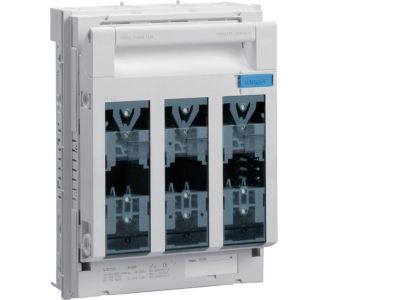

Rozłącznik bezpiecznikowy NH2 w wykonaniu 3-biegunowym, oznaczony symbolem LT253, od producenta LT. Przeznaczony do pracy w obwodach o prądzie znamionowym 400 A i napięciu do 690 V AC. Dzięki przyłączom śrubowym M10 zapewnia pewne i trwałe połączenie przewodów zasilających i odbiorczych. Montowany na szynie 60 mm, co czyni go odpowiednim do rozdzielnic przemysłowych.

• Prąd znamionowy 400 A: Umożliwia bezpieczną pracę w obwodach o dużym obciążeniu, minimalizując ryzyko przegrzania styków.
• Napięcie znamionowe 690 V AC: Gwarantuje niezawodne działanie w instalacjach przemysłowych o podwyższonym napięciu.
• 3 bieguny (3P): Pozwala na jednoczesne odłączanie wszystkich faz w trójfazowych obwodach.
• Przyłącza śrubowe M10: Solidne zaciski dla przewodów o dużych przekrojach, zapewniające niską rezystancję styku i łatwy montaż.
• Montaż na szynie 60 mm: Dedykowany system mocowania typowy dla rozłączników bezpiecznikowych NH2, zapewniający stabilne osadzenie w szafach rozdzielczych.

Zgodność z Normami

Rozłącznik bezpiecznikowy LT253 został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada oznaczenie CE. Producent deklaruje zgodność z wymaganiami dla rozłączników bezpiecznikowych.

Zastosowanie

Rozłącznik bezpiecznikowy NH2 LT253 znajduje zastosowanie w rozdzielnicach głównych i podrozdzielnicach w obiektach przemysłowych, komercyjnych oraz w infrastrukturze energetycznej.

• Zabezpieczanie obwodów zasilających przed skutkami zwarć i przeciążeń przy użyciu wkładek bezpiecznikowych NH.
• Główne wyłączanie zasilania w szafach rozdzielczych (funkcja odłącznika izolacyjnego).
• Sterowanie i zabezpieczanie linii kablowych, silników oraz innych odbiorników przemysłowych.
• Stosowanie w systemach dystrybucji energii w zakładach produkcyjnych i centrach danych.

Wskazówki Montażowe

Montaż rozłącznika powinien być wykonany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest pozbawiony napięcia. Urządzenie montuje się na dedykowanej szynie 60 mm (nie na standardowej szynie TH35). Przyłącza śrubowe M10 należy dokręcać momentem zgodnym z dokumentacją producenta. Przekrój przewodów powinien być dobrany do prądu znamionowego 400 A i warunków zwarciowych instalacji.

FAQ

• Czy rozłącznik jest wyposażony w wyzwalacz przeciążeniowy? Nie, jest to rozłącznik bezpiecznikowy przeznaczony do współpracy z wkładkami bezpiecznikowymi NH, które zapewniają zabezpieczenie przeciążeniowe i zwarciowe.
• Jaki jest stopień ochrony obudowy? Dane producenta nie podają stopnia IP. Standardowo rozłączniki NH2 montowane w rozdzielnicach mają ochronę IP20 w obudowie, ale szczegóły należy sprawdzić w dokumentacji technicznej.
• Czy urządzenie nadaje się do montażu na szynie DIN 35 mm? Nie, rozłącznik LT253 przeznaczony jest do montażu na szynie 60 mm, typowej dla aparatury NH2. Nie pasuje do standardowej szyny TH35.
