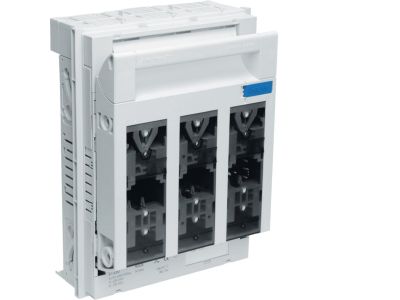

Rozłącznik bezpiecznikowy NH2 3P 400A 690VAC płyta zasilanie/odpływ śruba M10, LT | LT250 Hager

Opis i Kluczowe Cechy

Rozłącznik bezpiecznikowy NH2 marki HAGER, oznaczony symbolem LT250, to zaawansowany aparat elektryczny zaprojektowany do bezpiecznego rozłączania obwodów pod obciążeniem oraz ochrony instalacji przed skutkami zwarć i przeciążeń. Urządzenie jest przystosowane do pracy z wkładkami bezpiecznikowymi o rozmiarze NH2, co pozwala na obsługę prądów znamionowych do 400 A przy napięciu znamionowym izolacji wynoszącym 690 V AC. Solidna konstrukcja korpusu wykonana z materiałów termoutwardzalnych gwarantuje wysoką odporność termiczną i mechaniczną, co jest kluczowe w wymagających środowiskach przemysłowych.

• Trójbiegunowa konstrukcja (3P): Umożliwia jednoczesne rozłączanie wszystkich trzech faz, co podnosi poziom bezpieczeństwa podczas prac serwisowych.
• Wysoki prąd znamionowy: Wartość 400 A pozwala na zastosowanie aparatu w głównych rozdzielnicach zasilających.
• Złącza śrubowe M10: Solidne przyłącza śrubowe z gwintem M10 zapewniają pewny styk elektryczny i minimalizują rezystancję przejścia, co ogranicza nagrzewanie się zacisków.
• Montaż na płycie: Stabilne mocowanie na płycie montażowej zapewnia sztywność konstrukcji nawet przy operowaniu dużymi siłami podczas załączania.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w profesjonalnych aplikacjach elektroenergetycznych. Rozłącznik spełnia wymagania normy PN-EN 60947-3, która definiuje parametry pracy dla rozłączników, odłączników oraz zestawów łączników z bezpiecznikami. Dzięki temu użytkownik ma pewność, że urządzenie zachowa swoje właściwości izolacyjne oraz zdolność do bezpiecznego przerywania prądów roboczych i przeciążeniowych w określonych kategoriach użytkowania.

Zastosowanie

Rozłącznik NH2 400A znajduje szerokie zastosowanie w sektorze przemysłowym oraz komercyjnym. Jest idealnym rozwiązaniem do:

• Zabezpieczania głównych linii zasilających w rozdzielnicach niskiego napięcia.
• Ochrony transformatorów oraz silników o dużej mocy przed skutkami awarii elektrycznych.
• Stosowania jako główny element odcinający w układach sterowania i automatyki przemysłowej.
• Zabezpieczania baterii kondensatorów oraz układów kompensacji mocy biernej.

Wskazówki Montażowe

Podczas instalacji rozłącznika LT250 należy zwrócić szczególną uwagę na parametry mechaniczne połączeń. Montaż na płycie montażowej powinien odbywać się przy użyciu dedykowanych otworów mocujących, co zapobiega przemieszczaniu się aparatu. Przy dokręcaniu przewodów do śrub M10 zaleca się stosowanie klucza dynamometrycznego, aby uzyskać optymalny moment dokręcania zgodny z dokumentacją techniczną producenta – zapobiega to poluzowaniu się styków pod wpływem drgań lub cykli termicznych. Należy również zachować odpowiednie odstępy izolacyjne od innych aparatów oraz zapewnić swobodną cyrkulację powietrza w celu odprowadzania ciepła generowanego przez wkładki bezpiecznikowe.

FAQ

• Czy rozłącznik jest dostarczany z wkładkami bezpiecznikowymi? Nie, wkładki bezpiecznikowe rozmiaru NH2 należy dokupić osobno, dopasowując ich charakterystykę (np. gG lub aM) do chronionego odbiornika.
• Jaki jest typ przyłącza w modelu LT250? Urządzenie posiada przyłącza śrubowe M10, które umożliwiają montaż końcówek kablowych oczkowych lub szyn prądowych.
• Czy aparat może pracować przy napięciu 690V? Tak, rozłącznik jest przystosowany do pracy w sieciach o napięciu znamionowym do 690 V AC, co czyni go uniwersalnym rozwiązaniem w energetyce zawodowej.
