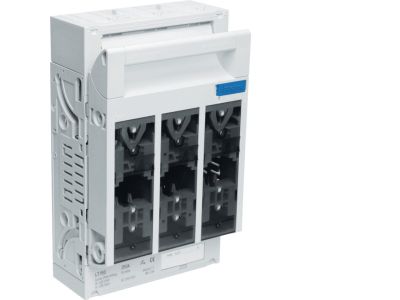

Rozłącznik bezpiecznikowy NH1 3P 250A 690VAC szyny 40mm zasilanie/odpływ śruba M10, LT | LT152 Hager

Opis i Kluczowe Cechy

Rozłącznik bezpiecznikowy NH1 symbol LT152 producenta LT to trójbiegunowe urządzenie o prądzie znamionowym 250 A i napięciu 690 V AC, przeznaczone do bezpiecznego odłączania i zabezpieczania obwodów w instalacjach przemysłowych. Wyposażony w zaciski śrubowe M10 po stronie zasilania i odpływu, zapewnia pewne i trwałe połączenie przewodów o dużym przekroju. Montowany na szynie 40 mm lub płycie montażowej, doskonale sprawdza się w rozdzielnicach głównych i przemysłowych układach zasilania.

• Prąd znamionowy 250 A: Umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu, bez ryzyka przegrzania styków przy prawidłowo dobranych wkładkach topikowych.
• Napięcie znamionowe 690 V AC: Przeznaczony do zastosowań w sieciach przemysłowych o podwyższonym napięciu, zapewniając odpowiednią izolację i bezpieczeństwo pracy.
• Konfiguracja 3P (trzy bieguny): Idealny do trójfazowych obwodów zasilających, umożliwia jednoczesne odłączanie wszystkich faz.
• Zaciski śrubowe M10: Duża powierzchnia styku i wysoki moment dokręcania gwarantują niską rezystancję połączenia i niezawodność w długotrwałej eksploatacji.
• Montaż na szynie 40 mm lub płycie: Elastyczność instalacji w standardowych rozdzielnicach przemysłowych i szafach sterowniczych.

Zgodność z Normami

Rozłącznik bezpiecznikowy NH1 LT152 spełnia wymagania obowiązujących norm europejskich dla tego typu urządzeń oraz posiada certyfikat CE. Produkt został zaprojektowany zgodnie z uznanymi standardami branżowymi, co gwarantuje bezpieczeństwo użytkowania i niezawodność w trudnych warunkach przemysłowych.

Zastosowanie

Rozłącznik bezpiecznikowy NH1 3P 250 A 690 V AC znajduje zastosowanie w instalacjach wymagających niezawodnego rozłączania i zabezpieczania obwodów przed skutkami zwarć i przeciążeń. Dzięki dużej obciążalności prądowej i napięciu 690 V sprawdza się w rozdzielnicach głównych oraz w przemysłowych systemach zasilania.

• W rozdzielnicach głównych budynków przemysłowych i komercyjnych – jako zabezpieczenie linii zasilających.
• Do zabezpieczania silników elektrycznych dużych mocy, pomp, wentylatorów i sprężarek.
• W układach dystrybucji energii w halach produkcyjnych i magazynach.
• Jako rozłącznik bezpiecznikowy w instalacjach fotowoltaicznych i innych źródłach energii – po upewnieniu się, że napięcie DC jest dopuszczalne (producent nie podaje parametrów DC).

Wskazówki Montażowe

Montaż rozłącznika bezpiecznikowego NH1 LT152 może być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest pozbawiony potencjału. Urządzenie montuje się na szynie 40 mm lub płycie montażowej zgodnie z dokumentacją producenta. Zaciski śrubowe M10 dokręcać zalecanym momentem (patrz instrukcja). Przekrój przewodów należy dobrać do prądu znamionowego 250 A i warunków środowiskowych. Stosować wyłącznie wkładki bezpiecznikowe typu NH1 o parametrach zgodnych z przeznaczeniem obwodu.

FAQ

• Jakie wkładki bezpiecznikowe pasują do rozłącznika NH1 LT152? Rozłącznik przeznaczony jest do wkładek topikowych wielkości NH1. Należy stosować wkładki o prądzie dostosowanym do zabezpieczanego obwodu (np. 250 A lub mniejszym, w zależności od zastosowania).
• Czy można zamontować ten rozłącznik na standardowej szynie DIN TH35? Nie – rozłącznik NH1 montowany jest na szynie o rozstawie 40 mm (tzw. szyna 40 mm) lub bezpośrednio na płycie montażowej. Nie jest przystosowany do szyny TH35.
• Jaki jest stopień ochrony IP tego rozłącznika? W dostępnych danych producent nie podaje stopnia ochrony obudowy. Dla bezpieczeństwa zalecamy montaż w rozdzielnicy lub szafie o odpowiednim IP, chroniącej przed pyłem i wilgocią.
