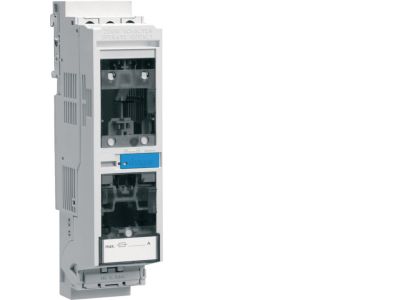

Rozłącznik bezpiecznikowy NH000 3P 100A 690VAC płyta/szyny TS35 zacisk klatkowe 50mm2, LT | LT0050 Hager

Opis i Kluczowe Cechy

Rozłącznik bezpiecznikowy NH000 marki HAGER, o numerze katalogowym LT0050, to zaawansowane urządzenie łączeniowe zaprojektowane do profesjonalnych systemów rozdziału energii. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 100A, co pozwala na bezpieczną pracę w obwodach o dużym obciążeniu. Przystosowany do pracy przy napięciu znamionowym izolacji do 690V AC, rozłącznik ten stanowi fundament bezpieczeństwa w instalacjach przemysłowych. Konstrukcja 3-biegunowa umożliwia jednoczesne odłączanie wszystkich faz, co jest kluczowe dla zachowania ciągłości procedur bezpieczeństwa. Wyposażenie w zaciski klatkowe o pojemności do 50 mm² gwarantuje pewny styk elektryczny i minimalizuje rezystancję przejścia, co bezpośrednio przekłada się na ograniczenie strat cieplnych wewnątrz rozdzielnicy.

• Prąd znamionowy: 100A – idealny do zabezpieczania głównych linii zasilających.
• Rozmiar wkładki: NH000 – kompaktowe wymiary przy zachowaniu wysokiej zdolności zwarciowej.
• Zaciski klatkowe: Obsługa przewodów o przekroju do 50 mm² zapewnia wszechstronność montażu.
• Montaż uniwersalny: Możliwość instalacji na płycie montażowej lub standardowej szynie TS35 (DIN).

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w trudnych warunkach eksploatacyjnych. Rozłącznik spełnia wymagania normy PN-EN 60947-3, która definiuje parametry dla rozłączników, odłączników oraz zestawów łączników z bezpiecznikami. Dzięki temu użytkownik ma pewność, że urządzenie zapewnia bezpieczną przerwę izolacyjną oraz posiada odpowiednią trwałość mechaniczną i elektryczną. Stopień ochrony IP oraz parametry izolacji są dostosowane do standardów wymaganych w nowoczesnej prefabrykacji szaf sterowniczych i rozdzielczych.

Zastosowanie

Rozłącznik LT0050 znajduje szerokie zastosowanie w sektorze B2B, szczególnie w przemyśle oraz budownictwie komercyjnym. Jest dedykowany do ochrony transformatorów, silników elektrycznych oraz całych sekcji zasilających przed skutkami zwarć i przeciążeń. Dzięki możliwości montażu na szynie TS35, jest chętnie wybierany przez elektroinstalatorów do modernizacji istniejących rozdzielnic niskiego napięcia. Sprawdza się doskonale jako główne zabezpieczenie w szafach sterowniczych maszyn oraz w układach kompensacji mocy biernej, gdzie niezawodność łączenia pod obciążeniem jest priorytetem.

Wskazówki Montażowe

Podczas instalacji rozłącznika NH000 należy zwrócić szczególną uwagę na prawidłowe dokręcenie zacisków klatkowych. Przekrój znamionowy wynoszący 50 mm² wymaga zastosowania odpowiedniego momentu dokręcania, aby zapobiec luzowaniu się przewodów pod wpływem drgań lub cykli termicznych. Urządzenie oferuje elastyczność montażu – może być przykręcone bezpośrednio do płyty montażowej za pomocą śrub lub zatrzaśnięte na standardowej szynie DIN 35 mm. Przed uruchomieniem należy upewnić się, że wkładki bezpiecznikowe wielkości NH000 są prawidłowo osadzone w gniazdach, a pokrywa rozłącznika domyka się bez oporu, co gwarantuje pełną ochronę operatora przed łukiem elektrycznym.

FAQ

• Czy rozłącznik jest dostarczany z wkładkami bezpiecznikowymi? Nie, wkładki topikowe NH000 należy dokupić osobno, dobierając ich charakterystykę (np. gG lub aM) do typu chronionego odbiornika.
• Jaki jest maksymalny przekrój przewodu, który można podłączyć? Urządzenie wyposażone jest w zaciski klatkowe pozwalające na montaż przewodów o przekroju do 50 mm².
• Czy model LT0050 można montować w pionie i poziomie? Tak, konstrukcja rozłącznika pozwala na pracę w obu orientacjach, pod warunkiem zachowania odpowiednich odstępów izolacyjnych określonych w dokumentacji technicznej HAGER.
