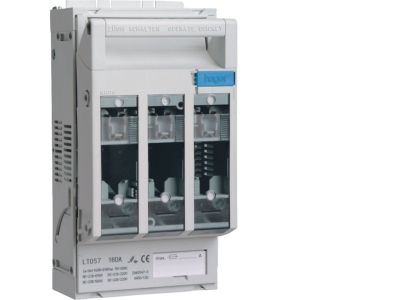

Rozłącznik bezpiecznikowy NH00 3P 160A 690VAC szyny 60mm odpływ zaciski pryzmowe Cu/Al 70mm2, LT | LT057 Hager

Opis i Kluczowe Cechy

Rozłącznik bezpiecznikowy NH00 LT (symbol LT057) przeznaczony jest do bezpiecznego odłączania i zabezpieczania obwodów w rozdzielnicach przemysłowych i budynkowych. Trzybiegunowa konstrukcja (3P) umożliwia pracę w instalacjach trójfazowych o napięciu do 690 VAC i prądzie znamionowym 160 A. Wyposażony w zaciski pryzmowe umożliwiające podłączenie przewodów miedzianych i aluminiowych o przekroju do 70 mm², montowany na szynach w rozstawie 60 mm.

• Prąd znamionowy 160 A: zapewnia bezpieczną pracę w obwodach o dużym obciążeniu – bez ryzyka przegrzania styków przy długotrwałym przepływie prądu.
• Napięcie znamionowe 690 VAC: pozwala na stosowanie w instalacjach trójfazowych o podwyższonym napięciu, typowych dla obiektów przemysłowych.
• Zaciski pryzmowe Cu/Al do 70 mm²: umożliwiają pewne i niskorezystancyjne połączenie zarówno z przewodami miedzianymi, jak i aluminiowymi – bez konieczności stosowania dodatkowych przejściówek.
• Wielkość wkładki NH00: kompatybilna z powszechnie dostępnymi wkładkami bezpiecznikowymi NH00, co ułatwia dobór i wymianę elementów zabezpieczających.
• Montaż na szynach 60 mm: dedykowany do standardowych konstrukcji nożowych w rozdzielnicach – zapewnia stabilne osadzenie i łatwą integrację z istniejącą infrastrukturą.

Zgodność z Normami

Rozłącznik bezpiecznikowy LT057 spełnia wymagania obowiązujących norm europejskich oraz posiada oznakowanie CE. Produkt przeznaczony do stosowania zgodnie z zaleceniami producenta oraz obowiązującymi przepisami w zakresie instalacji elektrycznych.

Zastosowanie

Rozłącznik bezpiecznikowy NH00 LT znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne odłączanie obwodów i ochrona zwarciowa w instalacjach trójfazowych.

• Odłączanie i zabezpieczanie głównych linii zasilających w rozdzielnicach przemysłowych i komercyjnych.
• Ochrona obwodów zasilających maszyny, urządzenia technologiczne oraz szafy sterownicze.
• Stosowanie w systemach rozdzielczych budynków użyteczności publicznej jako rozłącznik główny lub sekcyjny.
• Zabezpieczanie linii doprowadzających energię do instalacji oświetleniowej, wentylacyjnej lub klimatyzacyjnej.

Wskazówki Montażowe

Montaż rozłącznika powinien być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest odizolowany. Urządzenie przeznaczone jest do montażu na szynach nożowych o rozstawie 60 mm. Dokręć zaciski pryzmowe momentem zgodnym z dokumentacją producenta. Przekrój przewodów dobierz do prądu znamionowego 160 A oraz rodzaju obciążenia.

FAQ

• Jaki typ wkładek bezpiecznikowych pasuje do tego rozłącznika? Rozłącznik jest przystosowany do wkładek bezpiecznikowych wielkości NH00, zgodnych z normą DIN.
• Czy można podłączyć przewody aluminiowe? Tak, zaciski pryzmowe są przeznaczone zarówno dla przewodów miedzianych, jak i aluminiowych o przekroju do 70 mm².
• Jaki jest stopień ochrony tego rozłącznika? Producent nie podaje konkretnego IP – urządzenie przeznaczone jest do montażu wewnątrz rozdzielnic, w suchym pomieszczeniu, w standardowym środowisku przemysłowym.
