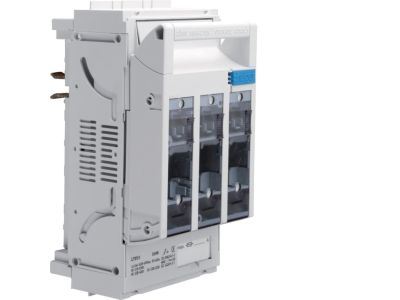

Rozłącznik bezpiecznikowy NH00 3P 160A 690VAC szyny 40mm odpływ zaciski klatkowe 95mm2, LT | LT054 Hager

Opis i Kluczowe Cechy

Rozłącznik bezpiecznikowy NH00 3P 160A 690VAC od LT (symbol LT054) przeznaczony do zabezpieczania i rozłączania obwodów elektrycznych. Dzięki prądowi znamionowemu 160A i napięciu 690VAC umożliwia bezpieczną pracę w instalacjach przemysłowych o dużym obciążeniu. Wykorzystuje wkładki topikowe NH00, a odpływ wykonany jest za pomocą zacisków klatkowych o przekroju do 95mm², co zapewnia pewne połączenie przewodów. Montowany na szynie 40mm.

• Prąd znamionowy 160A: umożliwia bezpieczne rozłączanie obwodów o znacznym obciążeniu bez ryzyka przegrzania styków.
• Napięcie znamionowe 690VAC: przystosowany do pracy w sieciach trójfazowych wysokiego napięcia, typowych w przemyśle.
• Wielkość wkładek NH00: zapewnia kompatybilność z popularnymi wkładkami topikowymi, ułatwiając dobór zabezpieczeń.
• Zaciski klatkowe 95mm²: umożliwiają pewne i trwałe podłączenie przewodów o dużym przekroju, minimalizując spadki napięcia.
• Montaż na szynie 40mm: dedykowany do rozdzielnic przemysłowych z szynami nośnymi o standardowym rozstawie.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących rozłączników bezpiecznikowych oraz posiada certyfikat CE. Został zaprojektowany zgodnie z obowiązującymi standardami bezpieczeństwa elektrycznego.

Zastosowanie

Rozłącznik bezpiecznikowy NH00 LT054 znajduje zastosowanie w rozdzielnicach głównych i podrozdzielnicach przemysłowych, gdzie wymagane jest bezpieczne odłączanie i zabezpieczanie obwodów.

• Zabezpieczanie obwodów zasilających w instalacjach przemysłowych i komercyjnych.
• Rozłączanie obwodów pod obciążeniem w celu przeprowadzenia prac serwisowych.
• Jako zabezpieczenie przed zwarciem i przeciążeniem w połączeniu z wkładkami topikowymi.
• Stosowanie w rozdzielnicach głównych budynków użyteczności publicznej.

Wskazówki Montażowe

Montaż rozłącznika powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie montuje się na szynie nośnej 40mm. Przekrój przewodów należy dobrać zgodnie z prądem znamionowym 160A – zalecane przewody o przekroju 95mm² dla zacisków odpływowych. Momenty dokręcania śrub zacisków należy stosować zgodnie z dokumentacją producenta.

FAQ

• Jakie wkładki topikowe pasują do tego rozłącznika? Rozłącznik przystosowany jest do wkładek bezpiecznikowych wielkości NH00.
• Jaki jest maksymalny przekrój przewodów pod zaciski? Zaciski klatkowe umożliwiają podłączenie przewodów o przekroju do 95 mm².
• Czy rozłącznik można montować na standardowej szynie TH35? Nie, ten model montowany jest na szynie o rozstawie 40mm (szyna nośna 40mm), typowej dla rozdzielnic przemysłowych.
