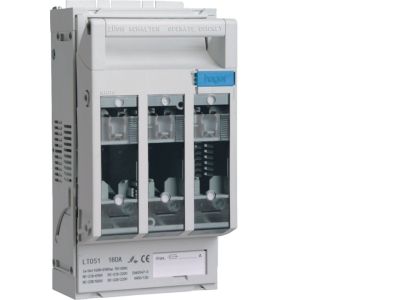

Rozłącznik bezpiecznikowy NH00 3P 160A 690VAC płyta/szyny TS35 zaciski klatkowe 95mm2 LT | LT051 Hager

Opis i Kluczowe Cechy

Rozłącznik bezpiecznikowy NH00 o symbolu LT051 to 3-biegunowe urządzenie przeznaczone do bezpiecznego odłączania obwodów w instalacjach przemysłowych i rozdzielnicach głównych. Prąd znamionowy 160 A i napięcie 690 V AC pozwalają na pracę w obwodach o znacznym obciążeniu, zapewniając niezawodną izolację galwaniczną. Zaciski klatkowe umożliwiają przyłączenie przewodów o przekroju do 95 mm², co gwarantuje stabilne i trwałe połączenie nawet przy dużych prądach. Urządzenie może być montowane na szynie DIN TH35 (TS35) lub bezpośrednio na płycie montażowej, co zwiększa elastyczność zabudowy.

• Prąd znamionowy 160 A: Gwarantuje bezpieczną pracę w obwodach o wysokim obciążeniu, minimalizując ryzyko przegrzania styków i awarii.
• Napięcie znamionowe 690 V AC: Umożliwia stosowanie w instalacjach trójfazowych o podwyższonym napięciu, typowych dla przemysłu.
• Zaciski klatkowe do 95 mm²: Zapewniają łatwe i pewne podłączenie przewodów o dużym przekroju, bez konieczności stosowania dodatkowych końcówek.
• Montaż na szynie TH35 lub płycie: Daje swobodę wyboru sposobu instalacji w rozdzielnicy lub szafie sterowniczej.
• 3-biegunowa konstrukcja (3P): Pozwala na jednoczesne odłączanie wszystkich faz, spełniając wymagania bezpieczeństwa przy pracach serwisowych.

Zgodność z Normami

Rozłącznik bezpiecznikowy LT051 został zaprojektowany zgodnie z obowiązującymi europejskimi normami bezpieczeństwa oraz standardem DIN. Urządzenie posiada certyfikację CE, potwierdzającą spełnienie wymogów dyrektyw unijnych. Przed montażem należy upewnić się, że zastosowanie jest zgodne z lokalnymi przepisami.

Zastosowanie

Rozłącznik bezpiecznikowy NH00 LT051 znajduje zastosowanie w miejscach wymagających bezpiecznego odłączania napięcia oraz zabezpieczenia przeciążeniowego i zwarciowego (z wkładkami bezpiecznikowymi NH00). Idealnie sprawdzi się w rozdzielnicach głównych, szafach sterowniczych oraz węzłach zasilających.

• Jako główny wyłącznik odłączający w rozdzielnicach przemysłowych i budynkach użyteczności publicznej.
• Do zabezpieczania obwodów odbiorników o dużym poborze prądu, takich jak silniki, piece, klimatyzatory.
• W systemach dystrybucji energii w zakładach produkcyjnych, magazynach i halach.
• Jako punkt odłączenia zasilania podczas prac konserwacyjnych i serwisowych.

Wskazówki Montażowe

Montaż i podłączenie rozłącznika może być wykonywane wyłącznie przez osoby z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie należy zamocować na szynie DIN TH35 (TS35) lub przykręcić do płyty montażowej zgodnie z dokumentacją producenta. Przekrój przewodów przyłączeniowych powinien być dobrany do prądu znamionowego 160 A oraz warunków instalacji. Zaleca się stosowanie momentu dokręcania śrub zacisków zgodnie z instrukcją (zwykle 4–6 Nm dla zacisków klatkowych). Po zakończeniu montażu należy sprawdzić poprawność połączeń i dokręcenie.

FAQ

• Czy rozłącznik nadaje się do montażu w warunkach wilgotnych lub zapylonych? Brak danych o stopniu ochrony IP – urządzenie przeznaczone jest typowo do montażu w suchych pomieszczeniach wewnątrz rozdzielnic. Należy zapewnić odpowiednią obudowę zewnętrzną, jeśli środowisko tego wymaga.
• Jakie bezpieczniki można stosować w tym rozłączniku? Rozłącznik jest przystosowany do wkładek bezpiecznikowych typu NH00 (rozmiar 00). Dobór prądu znamionowego wkładki należy uzależnić od zabezpieczanego obwodu.
• Czy można używać go jako wyłącznika głównego w budynku mieszkalnym? Tak, pod warunkiem że prąd obciążenia nie przekracza 160 A, a napięcie jest zgodne z parametrami. Ze względu na rozmiar i zaciski 95 mm² stosowany jest głównie w instalacjach przemysłowych.
