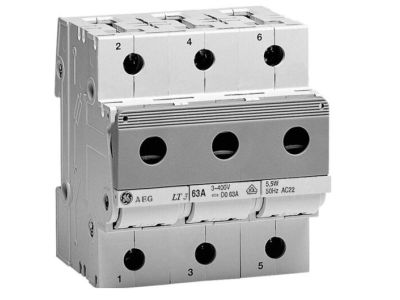

Rozłącznik bezpiecznikowy na wkładki D0, 3P, do 63A, LT3N, Redline | 676911 ABB

Alternatywny kod produktu: LT3N

Opis i Kluczowe Cechy

Rozłącznik bezpiecznikowy Redline LT3N (symbol 676911) to trójbiegunowy aparat modułowy przeznaczony do współpracy z wkładkami bezpiecznikowymi typu D0 o maksymalnym prądzie do 63 A. Jego solidna konstrukcja zapewnia bezpieczne odłączanie obwodów i łatwą wymianę wkładek, co czyni go niezawodnym elementem instalacji elektrycznych. Urządzenie montowane jest na szynie TH35 (DIN) w standardowej szerokości modułu.

• Przeznaczenie do wkładek D0: Umożliwia stosowanie popularnych wkładek bezpiecznikowych, co zapewnia elastyczność w doborze zabezpieczeń i łatwość serwisowania.
• Trzy bieguny (3P): Odpowiedni do rozłączania wszystkich trzech faz w obwodach trójfazowych, co gwarantuje pełne odcięcie napięcia po stronie odbiornika.
• Maksymalny prąd wkładek do 63 A: Pozwala na bezpieczną pracę w obciążonych obwodach bez ryzyka przegrzania styków – dobór wkładki dostosowuje się do wymaganego prądu znamionowego.
• Montaż na szynie DIN TH35: Szybka i pewna instalacja w rozdzielnicach modułowych zgodnie z branżowym standardem, co ułatwia prace modernizacyjne i serwisowe.
• Kompatybilność z serią Redline: Spójny design i ujednolicona obsługa całej gamy aparatury modułowej Redline, co upraszcza projektowanie i montaż szafek sterowniczych.

Zgodność z Normami

Rozłącznik bezpiecznikowy Redline LT3N jest zgodny z wymaganiami europejskich norm oraz standardem DIN, co potwierdza certyfikat CE. Produkt zaprojektowano z myślą o bezpieczeństwie i niezawodności w instalacjach niskiego napięcia.

Zastosowanie

Rozłącznik bezpiecznikowy Redline LT3N sprawdzi się w różnorodnych aplikacjach wymagających bezpiecznego odłączania obwodów i zabezpieczenia przeciążeniowo-zwarcowego. Typowe scenariusze zastosowania to:

• Stanowiska odłączania zasilania w rozdzielnicach głównych i podrozdzielnicach.
• Zabezpieczenie obwodów odbiorników trójfazowych (silniki, piece, oświetlenie przemysłowe).
• Punkt rozłączania w szafach sterowniczych maszyn i urządzeń.
• Automatyka budynkowa – zabezpieczenie obwodów klimatyzacji, pomp, wentylacji.

Wskazówki Montażowe

Montaż rozłącznika może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do mocowania na szynie nośnej TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód nie może zostać przypadkowo załączony. Przekrój przewodów dobierz zgodnie z maksymalnym prądem wkładki bezpiecznikowej (do 63 A) oraz wymaganiami norm. Moment dokręcania zacisków stosuj według dokumentacji producenta – zwykle 1,2–1,5 Nm dla przewodów miedzianych.

FAQ

• Jakie wkładki bezpiecznikowe mogę zastosować w tym rozłączniku? Rozłącznik jest przystosowany do wkładek bezpiecznikowych typu D0 (D0 M, D0 gG/gL) o średnicy podstawy 13 mm i prądzie znamionowym do 63 A. Wkładki należy dobrać do specyfiki chronionego obwodu.
• Czy urządzenie nadaje się do montażu na szynie DIN? Tak, rozłącznik montuje się na standardowej szynie nośnej TH35 (DIN 35 mm) typowej dla aparatury modułowej. Posiada zatrzask ułatwiający szybki montaż i demontaż.
• Jaki jest stopień ochrony obudowy rozłącznika? Podane w źródle dane nie określają stopnia IP. W typowych warunkach rozdzielnicy wewnętrznej aparatura modułowa posiada ochronę IP20 (brak ochrony przed wilgocią). Należy chronić urządzenie przed zalaniem i nadmierną wilgocią.
