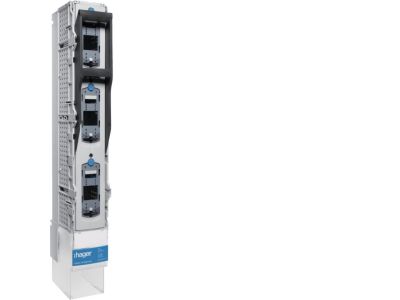

Rozłącznik bezpiecznikowy listwowy NH2 3P 400A 690VAC szyny 185mm zaciski pryzmowe V, LV | LVSR2VPVK4 Hager

Opis i Kluczowe Cechy

Rozłącznik bezpiecznikowy listwowy NH2 o symbolu LVSR2VPVK4 to trójbiegunowy aparat przeznaczony do zabezpieczania obwodów przed skutkami zwarć i przeciążeń. Dzięki prądowi znamionowemu 400 A i napięciu 690 V AC sprawdza się w przemysłowych instalacjach o dużym obciążeniu. Wyposażony w zaciski pryzmowe V/LV oraz przystosowany do montażu na szynie o rozstawie 185 mm.

• Prąd znamionowy 400 A: Zapewnia bezpieczną pracę w obwodach o znacznym obciążeniu, minimalizując ryzyko przegrzania i uszkodzenia styków.
• Napięcie znamionowe 690 V AC: Umożliwia stosowanie w sieciach trójfazowych niskiego napięcia, zarówno w układach TN, TT, jak i IT.
• Konstrukcja 3-biegunowa (3P): Idealna do trójfazowych obwodów zasilających maszyny, tablice rozdzielcze i rozdzielnice główne.
• Zaciski pryzmowe V/LV: Ułatwiają pewne i trwałe przyłączenie przewodów o dużych przekrojach, zapewniając niską rezystancję połączenia.
• Montaż na szynie 185 mm: Umożliwia łatwą instalację w typowych rozdzielnicach przemysłowych, zgodnie ze standardowym rozstawem.

Zgodność z Normami

Rozłącznik spełnia wymagania obowiązujących norm międzynarodowych (IEC/EN) dotyczących rozłączników bezpiecznikowych. Posiada certyfikat CE, potwierdzający zgodność z dyrektywami Unii Europejskiej.

Zastosowanie

Rozłącznik bezpiecznikowy listwowy NH2 znajduje zastosowanie przede wszystkim jako główne zabezpieczenie przed zwarciami i przeciążeniami w rozdzielnicach głównych i podrozdzielnicach przemysłowych.

• W tablicach rozdzielczych zakładów produkcyjnych i hal przemysłowych.
• W zasilaniu maszyn i urządzeń o dużym poborze mocy (obrabiarki, piece, kompresory).
• W rozdzielnicach głównych budynków użyteczności publicznej i komercyjnych.
• W systemach dystrybucji energii w przemyśle ciężkim (huty, kopalnie, stacje transformatorowe).

Wskazówki Montażowe

Montaż rozłącznika powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie. Urządzenie montuje się na szynie montażowej o rozstawie 185 mm (np. szyna TH35). Zaciski pryzmowe należy dokręcać momentem podanym w dokumentacji technicznej producenta (w razie braku danych – stosować standardowe wartości dla przewodów o danym przekroju). Przekrój przewodów dobrać zgodnie z obciążalnością prądową i warunkami zabudowy.

FAQ

• Czy rozłącznik jest przystosowany do montażu na szynie DIN TH35? Tak, montuje się go na szynie montażowej o rozstawie 185 mm, która jest standardowym wariantem szyny DIN stosowanej w rozdzielnicach.
• Jaki jest stopień ochrony rozłącznika? W danych producenta nie podano stopnia ochrony. W standardowych warunkach pracy rozłącznik przeznaczony jest do zabudowy w rozdzielnicy o odpowiedniej szczelności (np. IP30 lub wyższym).
• Czy rozłącznik posiada wbudowaną sygnalizację zadziałania? W standardowym wykonaniu nie posiada wbudowanej sygnalizacji. Stan zadziałania wskazuje położenie rękojeści lub stan wkładki bezpiecznikowej NH2.
