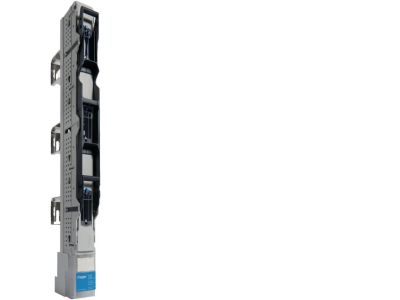

Rozłącznik bezpiecznikowy listwowy NH00 3P 160A 690VAC szyny 185mm zaciski śrubowe M8 wsp.pod., LV | LVSG00TSPX Hager

Opis i Kluczowe Cechy

Rozłącznik bezpiecznikowy listwowy NH00 marki HAGER, o numerze katalogowym LVSG00TSPX, to zaawansowane rozwiązanie elektroinstalacyjne zaprojektowane z myślą o profesjonalnych systemach rozdziału energii. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 160A oraz zdolnością do pracy przy napięciu znamionowym izolacji do 690V AC. Konstrukcja trójbiegunowa (3P) pozwala na jednoczesne rozłączanie wszystkich faz, co znacząco podnosi poziom bezpieczeństwa podczas prac serwisowych. Kluczowym elementem jest przystosowanie do montażu na systemie szyn zbiorczych o rozstawie 185 mm, co jest standardem w nowoczesnych rozdzielnicach przemysłowych. Wyposażenie w zaciski śrubowe M8 gwarantuje pewne i trwałe połączenie elektryczne, minimalizując rezystancję styku oraz ryzyko przegrzania punktów przyłączeniowych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w Unii Europejskiej. Spełnia wymagania normy IEC/EN 60947-3, która definiuje parametry dla rozłączników, odłączników oraz zestawów łączników bezpiecznikowych. Dzięki zastosowaniu wysokiej jakości materiałów izolacyjnych, aparat zapewnia odpowiedni stopień ochrony oraz wytrzymałość dielektryczną niezbędną w trudnych warunkach przemysłowych. Zastosowanie wkładek bezpiecznikowych typu NH00 pozwala na precyzyjne dostosowanie charakterystyki ochronnej do wymagań konkretnego obwodu, zapewniając skuteczną selektywność zabezpieczeń.

Zastosowanie

Rozłącznik LVSG00TSPX znajduje szerokie zastosowanie w sektorze energetyki zawodowej oraz w dużych obiektach przemysłowych. Jest idealnym rozwiązaniem do:

• Głównych tablic rozdzielczych w budynkach komercyjnych i biurowych.
• Zabezpieczania linii zasilających w centrach danych i zakładach produkcyjnych.
• Systemów rozdziału energii opartych na szynach zbiorczych o rozstawie 185 mm.
• Ochrony transformatorów oraz silników o dużej mocy przed skutkami zwarć i przeciążeń.

Wskazówki Montażowe

Podczas instalacji rozłącznika listwowego HAGER należy zwrócić szczególną uwagę na następujące aspekty techniczne:

• Montaż na szynach: Aparat jest dedykowany do montażu pionowego na systemie szyn 185 mm. Należy upewnić się, że wsporniki podpierające są stabilnie zamocowane.
• Moment dokręcania: Połączenia śrubowe M8 wymagają zastosowania odpowiedniego momentu dokręcania zgodnie z dokumentacją techniczną producenta, aby zapobiec poluzowaniu się przewodów pod wpływem drgań lub cykli termicznych.
• Bezpieczeństwo: Wszelkie prace instalacyjne powinny być wykonywane przy wyłączonym napięciu przez wykwalifikowany personel posiadający uprawnienia SEP.
• Wkładki bezpiecznikowe: Należy stosować wyłącznie atestowane wkładki topikowe rozmiaru NH00 o parametrach dopasowanych do obciążenia obwodu.

FAQ

• Czy rozłącznik posiada wkładki bezpiecznikowe w zestawie? Standardowo rozłączniki listwowe dostarczane są bez wkładek topikowych, co pozwala instalatorowi na dobór odpowiedniej charakterystyki (np. gG lub aM) do konkretnego odbiornika.
• Jaki jest rozstaw szyn dla tego modelu? Model LVSG00TSPX jest przeznaczony do systemów o rozstawie osiowym szyn wynoszącym 185 mm.
• Czy zaciski śrubowe M8 są odpowiednie dla kabli aluminiowych? Tak, przy zastosowaniu odpowiednich końcówek kablowych i past stykowych, zaciski M8 umożliwiają przyłączenie zarówno przewodów miedzianych, jak i aluminiowych.
