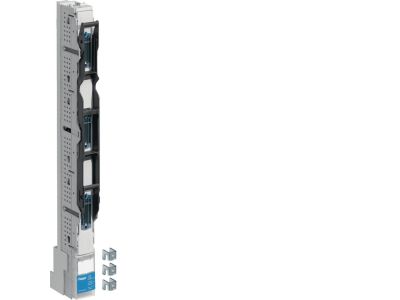

Rozłącznik bezpiecznikowy listwowy NH00 3P 160A 690VAC szyny 185mm zaciski klatkowe 95mm2, LV | LVSG00RPX Hager

Opis i Kluczowe Cechy

Rozłącznik bezpiecznikowy listwowy typu NH00, model LVSG00RPX, to trójbiegunowe urządzenie przeznaczone do zabezpieczania i rozłączania obwodów elektrycznych w przemyśle i energetyce. Zaprojektowany dla prądu znamionowego 160A i napięcia 690VAC, umożliwia bezpieczną pracę w instalacjach o wysokim obciążeniu. Wyposażony w zaciski klatkowe umożliwiające podłączenie przewodów o przekroju do 95mm², co ułatwia montaż w rozdzielnicach głównych. Rozstaw szyn 185mm zapewnia kompatybilność z typowymi systemami szyn zbiorczych.

• Prąd znamionowy 160A: Gwarantuje bezpieczną pracę w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków i elementów przewodzących.
• Napięcie znamionowe 690VAC: Umożliwia stosowanie w instalacjach przemysłowych o podwyższonym napięciu, zapewniając odpowiednią izolację i wytrzymałość dielektryczną.
• 3 bieguny: Pozwala na jednoczesne rozłączanie wszystkich faz, co jest wymagane w układach trójfazowych do odcięcia napięcia zasilającego.
• Zaciski klatkowe do 95mm²: Ułatwiają szybkie i pewne podłączenie przewodów o dużym przekroju, minimalizując spadki napięcia i straty mocy.
• Rozstaw szyn 185mm: Dopasowany do standardowych rozdzielnic i szyn zbiorczych, co skraca czas montażu i zapewnia mechaniczną stabilność konstrukcji.

Zgodność z Normami

Rozłącznik spełnia wymagania europejskich norm bezpieczeństwa i posiada certyfikat CE. Zgodność z aktualnymi standardami zapewnia niezawodność i bezpieczeństwo użytkowania w profesjonalnych instalacjach elektrycznych.

Zastosowanie

Rozłącznik bezpiecznikowy LVSG00RPX znajduje zastosowanie w obwodach wymagających selektywnej ochrony przeciążeniowej i zwarciowej, szczególnie w rozdzielnicach głównych, tablicach bezpiecznikowych oraz w systemach zasilania maszyn przemysłowych.

• Ochrona i rozłączanie obwodów trójfazowych w rozdzielnicach głównych budynków przemysłowych i użyteczności publicznej.
• Zabezpieczanie linii kablowych i odbiorników w instalacjach energetyki zawodowej.
• Segregacja obwodów w tablicach bezpiecznikowych z możliwością szybkiej wymiany wkładek topikowych NH00.
• Stosowanie w układach zasilania maszyn i urządzeń, gdzie wymagane jest bezpieczne odcięcie napięcia pod obciążeniem.

Wskazówki Montażowe

Montaż rozłącznika powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) lub bezpośrednio na konstrukcji wsporczej – należy stosować się do zaleceń producenta dotyczących momentu dokręcania śrub. Przekrój przewodów należy dobrać do prądu znamionowego 160A oraz warunków środowiskowych. Przed pierwszym uruchomieniem sprawdzić poprawność połączeń i stan mechanizmów.

FAQ

• Jakie wkładki topikowe można stosować w tym rozłączniku? Rozłącznik przystosowany jest do wkładek topikowych typu NH00 zgodnych z normą DIN 43620. Prąd znamionowy wkładki nie powinien przekraczać 160A, a napięcie znamionowe musi być co najmniej równe napięciu obwodu.
• Jaki jest stopień ochrony tego urządzenia? W dostarczonych danych nie podano stopnia ochrony IP. W standardowych warunkach instalacji w rozdzielnicy IP20 jest wystarczający, ale zalecamy sprawdzenie dokumentacji technicznej producenta dla konkretnego zastosowania.
• Czy rozłącznik nadaje się do pracy ciągłej przy prądzie 160A? Tak, prąd znamionowy ciągły wynosi 160A przy napięciu 690VAC, co potwierdza jego przydatność do długotrwałego obciążenia w normalnych warunkach eksploatacji.
