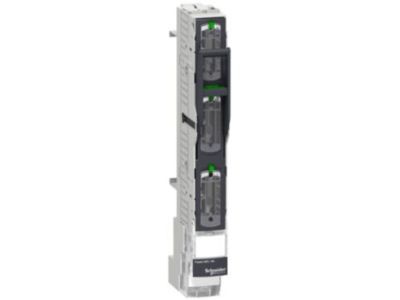

Rozłącznik bezpiecznikowy listwowy, ISFL160, 160A,3P, podłączenie do szyn zbiorczych 60mm, zaciski 9 | LV480851 Schneider Electric

Opis i Kluczowe Cechy

Rozłącznik bezpiecznikowy listwowy ISFL160 o numerze katalogowym LV480851 to zaawansowane rozwiązanie od Schneider Electric, zaprojektowane do pracy w profesjonalnych systemach rozdziału energii. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 160 A, co pozwala na bezpieczne zarządzanie obciążeniami w wymagających instalacjach przemysłowych. Konstrukcja trójbiegunowa (3P) umożliwia jednoczesne rozłączanie trzech faz, co jest kluczowe dla zachowania ciągłości bezpieczeństwa i ochrony aparatury. Kluczowym atutem modelu ISFL160 jest jego przystosowanie do bezpośredniego montażu na systemie szyn zbiorczych o rozstawie 60 mm, co znacząco optymalizuje przestrzeń wewnątrz rozdzielnicy i skraca czas prefabrykacji. Wyposażenie w zaciski typu 9 gwarantuje stabilne i trwałe połączenie elektryczne, minimalizując spadki napięcia oraz ryzyko wystąpienia awarii termicznych w punktach styku.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z międzynarodowymi standardami bezpieczeństwa. Spełnia wymagania normy IEC/EN 60947-3, która definiuje parametry dla rozłączników, odłączników oraz zestawów łączników bezpiecznikowych. Dzięki temu użytkownik ma pewność, że aparat posiada odpowiednią zdolność załączania i wyłączania prądów roboczych oraz wytrzymałość na prądy zwarciowe przy zastosowaniu odpowiednich wkładek topikowych. Stopień ochrony obudowy zapewnia bezpieczeństwo personelu obsługującego podczas rutynowych prac konserwacyjnych.

Zastosowanie

Rozłącznik ISFL160 znajduje szerokie zastosowanie w sektorze B2B, szczególnie w budownictwie przemysłowym i komercyjnym. Jest idealnym elementem składowym dla:

• Głównych i pomocniczych rozdzielnic niskiego napięcia.
• Pól odpływowych w systemach zasilania budynków biurowych i hal produkcyjnych.
• Zabezpieczeń linii zasilających maszyny i urządzenia o dużym poborze mocy.
• Systemów dystrybucji energii opartych na szynach zbiorczych 60 mm, gdzie liczy się kompaktowość i szybkość serwisu.

Wskazówki Montażowe

Instalacja rozłącznika powinna być przeprowadzona przez wykwalifikowany personel z uprawnieniami SEP. Podczas montażu na szynach zbiorczych o rozstawie 60 mm należy upewnić się, że powierzchnie stykowe szyn są czyste i wolne od zanieczyszczeń. Zaciski typu 9 wymagają zastosowania odpowiedniego momentu dokręcania, zgodnie ze specyfikacją techniczną producenta, co zapobiega luzowaniu się przewodów pod wpływem drgań mechanicznych i cyklicznych zmian temperatury. Przed uruchomieniem pod napięciem należy zweryfikować poprawność osadzenia wkładek bezpiecznikowych oraz upewnić się, że mechanizm rozłączający działa płynnie i bez oporów.

FAQ

• Jakie wkładki bezpiecznikowe pasują do modelu ISFL160? Urządzenie jest kompatybilne ze standardowymi wkładkami topikowymi rozmiaru NH00, co pozwala na elastyczny dobór charakterystyki zabezpieczenia do potrzeb obwodu.
• Czy rozłącznik można montować w dowolnej pozycji? Konstrukcja listwowa jest zoptymalizowana pod kątem montażu pionowego na szynach zbiorczych, co jest standardem w nowoczesnych systemach rozdziału energii.
• Czy zaciski 9 wymagają specjalistycznych narzędzi? Do montażu przewodów w zaciskach zaleca się użycie standardowych kluczy dynamometrycznych, aby zapewnić precyzyjną siłę docisku zgodną z dokumentacją Schneider Electric.
