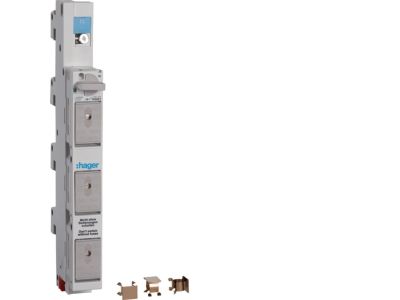

Rozłącznik bezpiecznikowy listwowy do szyn 60mm D01/D02/CH10 4P 63A 400VAC 60/110VDC | L066M Hager

Opis i Kluczowe Cechy

Rozłącznik bezpiecznikowy listwowy o symbolu L066M to 4-biegunowe urządzenie przeznaczone do pracy z wkładkami topikowymi typu D01, D02 oraz CH10. Został zaprojektowany dla prądu znamionowego 63A, co pozwala na bezpieczne zabezpieczanie i odłączanie obwodów o dużym obciążeniu bez ryzyka przegrzania styków. Napięcie pracy 400VAC umożliwia stosowanie w instalacjach trójfazowych, a dopuszczenie napięcia stałego 60/110VDC rozszerza zakres zastosowań na obwody sterowania i automatyki. Konstrukcja listwowa (szyna 60mm) zapewnia kompaktowy montaż w rozdzielnicach przemysłowych i mieszkaniowych.

• Prąd znamionowy 63A: Gwarantuje niezawodną pracę w obwodach o znacznym obciążeniu, minimalizując ryzyko przeciążeń i przegrzania.
• 4 bieguny (4P): Umożliwia jednoczesne odłączanie wszystkich faz oraz przewodu neutralnego, co zapewnia pełne bezpieczeństwo podczas prac serwisowych.
• Napięcie AC 400V oraz DC 60/110V: Uniwersalność zastosowań – od sieci trójfazowych po obwody sterowania napięciem stałym.
• Kompatybilność z wkładkami D01, D02, CH10: Łatwa wymiana i szeroka dostępność elementów zabezpieczających, co upraszcza eksploatację.
• Montaż na szynie 60mm (listwa): Zapewnia stabilne i oszczędne miejsce w rozdzielnicy, bez potrzeby stosowania dodatkowych adapterów.

Zgodność z Normami

Rozłącznik bezpiecznikowy L066M został zaprojektowany zgodnie z wymaganiami europejskich norm bezpieczeństwa oraz standardami DIN. Posiada certyfikację CE, potwierdzającą spełnienie zasadniczych wymogów dla urządzeń elektrycznych. Ze względu na brak szczegółowych numerów norm w danych producenta, przed instalacją zaleca się weryfikację zgodności z lokalnymi przepisami.

Zastosowanie

Dzięki swojej konstrukcji i parametrom rozłącznik L066M sprawdza się w wielu scenariuszach przemysłowych i budynkowych, gdzie wymagane jest bezpieczne odłączanie obwodów oraz ochrona przetężeniowa za pomocą wkładek topikowych.

• Ochrona i odłączanie obwodów zasilających w rozdzielnicach głównych i podrozdzielnicach w budynkach mieszkalnych, biurowych i przemysłowych.
• Sterowanie bezpiecznikowe w liniach technologicznych, gdzie konieczne jest szybkie odcięcie zasilania dla celów konserwacyjnych.
• Zastosowanie w instalacjach z napięciem stałym (60/110VDC) – np. w systemach sterowania, PLC, szynoprzewodach oraz automatyce budynkowej.
• Jako element rozłącznika bezpiecznikowego w szafach sterowniczych i rozdzielnicach na szynie 60mm, umożliwiający łatwą wymianę wkładek.

Wskazówki Montażowe

Montaż rozłącznika L066M może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi normami i dokumentacją producenta. Przed rozpoczęciem prac bezwzględnie odłącz napięcie we wszystkich obwodach. Urządzenie przeznaczone jest do montażu na szynie 60mm (system listwowy), a sposób mocowania musi zapewnić stabilność. Przekrój przewodów należy dobrać do prądu znamionowego 63A, a moment dokręcania zacisków – według zaleceń producenta umieszczonych na obudowie lub w instrukcji. Po montażu sprawdź ciągłość i poprawność połączeń.

FAQ

• Jakie wkładki bezpiecznikowe pasują do rozłącznika L066M? Rozłącznik jest przystosowany do wkładek topikowych typu D01 (do 16A), D02 (do 63A) oraz CH10 (do 10A). Przed użyciem upewnij się, że prąd wkładki nie przekracza wartości znamionowej 63A dla danego bieguna.
• Czy rozłącznik może pracować z napięciem stałym powyżej 110VDC? W danych technicznych podano napięcie znamionowe DC na poziomie 60/110VDC. Stosowanie wyższych wartości może prowadzić do uszkodzenia lub zagrożenia – nie zalecamy przekraczania tych granic.
• Jaki stopień ochrony IP ma ten rozłącznik? W dostępnych danych producenta nie podano konkretnego stopnia ochrony. W typowej aparaturze modułowej montowanej w rozdzielnicy przyjmuje się IP20 – dla zachowania standardów bezpieczeństwa. Szczegóły znajdziesz w dokumentacji dołączonej do produktu.
