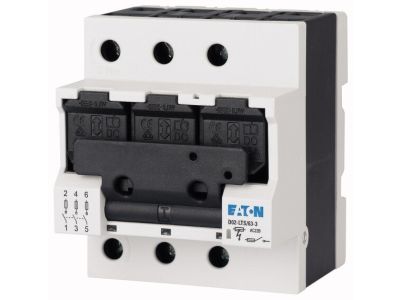

Rozłącznik bezpiecznikowy listwowy 3-bieg. 63A D02, D02-LTS/63-3 | 114320 Eaton

Alternatywny kod produktu: D02-LTS/63-3

Opis i Kluczowe Cechy

Rozłącznik bezpiecznikowy listwowy 3-bieg. D02-LTS/63-3 (symbol 114320) przeznaczony do wkładek bezpiecznikowych o klasie użytkowania gG (gL) oraz aM. Urządzenie o napięciu znamionowym roboczym 400 VAC i prądzie 63 A zapewnia bezpieczne odłączanie i zabezpieczanie obwodów. Dzięki szerokości tylko 4 jednostek przestrzennych oszczędza miejsce w rozdzielnicy. W zestawie sprężyny mocujące do wkładek D01 lub cylindrycznych 10x38. Dostępny także w wariancie ze stykiem pomocniczym (symbol D02-LTS/63-3-HK).

• Napięcie znamionowe robocze 400 VAC: Umożliwia bezpieczną pracę w instalacjach trójfazowych o napięciu międzyfazowym 400 V, zgodnie z typowymi sieciami niskiego napięcia.
• Prąd znamionowy 63 A: Wytrzymuje obciążenie do 63 A, co pozwala na zabezpieczanie obwodów o znacznym poborze mocy bez ryzyka przegrzania.
• Szerokość tylko 4 jednostek przestrzennych (moduły 1P): Kompaktowa konstrukcja oszczędza miejsce w rozdzielnicy, ułatwiając zabudowę większej liczby aparatów.
• Kompatybilność z wkładkami bezpiecznikowymi gG (gL) i aM: Uniwersalność zastosowania – od ochrony przewodów (gG) po zabezpieczanie silników (aM). W zestawie sprężyny mocujące do wkładek D01 lub cylindrycznych 10x38.
• Możliwość kodowania prądu, plombowania oraz podwójnego przewodu po obu stronach: Kodowanie za pomocą wkładek adapterowych tulejowych zapobiega pomyłkom przy doborze wkładki, plombowanie zabezpiecza przed nieautoryzowanym dostępem, a podwójny przewód umożliwia elastyczne okablowanie.

Zgodność z Normami

Rozłącznik bezpiecznikowy D02-LTS/63-3 jest zgodny z europejskimi normami oraz posiada certyfikat CE. Spełnia wymagania standardów DIN dotyczących rozłączników bezpiecznikowych. Dokładne numery norm prosimy sprawdzić w dokumentacji technicznej producenta.

Zastosowanie

Rozłącznik bezpiecznikowy listwowy znajduje zastosowanie w rozdzielnicach przemysłowych i budynkowych, gdzie wymagane jest bezpieczne odłączanie i zabezpieczanie obwodów przed przeciążeniem i zwarciem.

• Zabezpieczanie obwodów odbiorczych w instalacjach trójfazowych – ochrona przewodów i urządzeń.
• Stosowanie w obwodach silnikowych z wkładkami aM – zabezpieczanie przed zwarciem podczas rozruchu.
• Jako rozłącznik główny w rozdzielnicach – umożliwia bezpieczne odcięcie zasilania podczas prac serwisowych.
• W aplikacjach wymagających kodowania prądu – zapobieganie pomyłkom przy wymianie wkładek.

Wskazówki Montażowe

Montaż rozłącznika bezpiecznikowego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest pozbawiony napięcia. Urządzenie montuje się na szynie DIN TH35 w standardowej rozdzielnicy. Momenty dokręcania zacisków oraz przekrój przewodów należy dobrać zgodnie z dokumentacją producenta – przekrój przewodów powinien być dostosowany do prądu znamionowego 63 A zgodnie z obowiązującymi przepisami (np. PN-IEC 60364). Opcja plombowania może być użyta do zabezpieczenia przed nieautoryzowanym dostępem.

FAQ

• Czy rozłącznik jest przystosowany do wkładek bezpiecznikowych D02? Tak, model D02-LTS/63-3 jest dedykowany do wkładek D02 (o średnicy 27 mm) oraz wkładek D01 i cylindrycznych 10×38 po zastosowaniu dołączonych sprężyn mocujących.
• Jaki jest stopień ochrony rozłącznika? W danych nie podano stopnia ochrony – typowo dla aparatury modułowej w rozdzielnicy przyjmuje się IP20, jednak zalecamy sprawdzenie w karcie katalogowej producenta.
• Czy rozłącznik jest dostępny z wbudowanym stykiem pomocniczym? Tak, dostępna jest wersja D02-LTS/63-3-HK ze stykiem pomocniczym, która umożliwia sygnalizację stanu rozłącznika.
